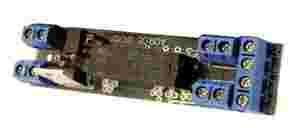

AVT1481 B Przekaźnikowy moduł wykonawczy

Zestaw do samodzielnego montażu

Producent: AVT

Moduł umożliwia przełączanie napięcia sieci energetycznej (i nie tylko) sygnałami z większości układów elektronicznych. Ponadto możliwe jest łączenie pojedynczych modułów w szereg oraz zasilanie z zasilacza beztransformatorowego. Jako element wykonawczy zastosowany jest przekaźnik sterowany tranzystorem MOSFET typu BUZ11. O załączeniu tranzystora decyduje sygnał pojawiający się na wyjściu transoptora – drugiego stopnia separacji galwanicznej. Na wejściu transoptora znajduje się dioda Zenera, która zabezpiecza przed podaniem zbyt wysokiego napięcia sterującego.

Urządzenie szczególnie polecane, jako moduł wykonawczy w układach automatyki i sterowania

Wybrane parametry:

pełna, dwustopniowa separacja galwaniczna obwodu sterującego od obwodu wykonawczego
element wyjściowy - przekaźnik
możliwość różnego podłączenia styków wyjściowych przekaźnika (jak NC, NO itp.)
wejściowy sygnał sterujący <5,1Vdc
płytka zaprojektowana jako moduł, który można zestawiać w większe zestawy
zasilanie – 3-24Vdc
wymiary płytki 82x20mm
w zestawie płytka drukowana, komplet elementów i dokumentacja

Dokumentacja

*zdjęcia podobne
