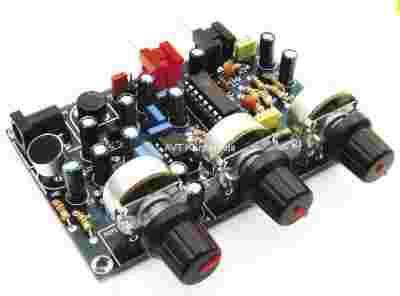

Najpoważniejszym obszarem aplikacyjnym prezentowanego układu jest przede wszystkim... zabawa. Niemniej jednak parametry ‘echa’ są na tyle dobre, że może ono znaleźć całkiem poważne zastosowania w elektroakustyce. 'Sercem' urządzenia jest układ scalony HT8970 firmy Holtek, w którego strukturze producentowi udało się zmieścić wszystkie elementy toru audio: wzmacniacz wejściowy, oscylator wytwarzający impulsy zegarowe sterujące pracą systemu, przetworniki C/A i A/C, układ automatycznego zerowania oraz układ obsługi pamięci SRAM, która spełnia w układzie rolę linii opóźniającej. Układ pracuje w typowej aplikacji z wartościami elementów określonymi przez producenta. By rozszerzyć możliwości zastosowania, na płytce dodano mikrofon wraz z dopasowanym wzmacniaczem. W efekcie uzyskano urządzenie, które może transmitować dźwięki z otoczenia lub być włączone bezpośrednio w tor audio dowolnego wzmacniacza.

Urządzenie szczególnie polecane osobom lubiącym ‘bawić się’ dźwiękiem, elektroakustykom

Wybrane parametry:

• cyfrowa linia opóźniająca
• poziom zniekształceń sygnału wyjściowego <1%
• poziom szumów w sygnale wyjściowym <-85db>
• płynna regulacja progu zadziałania (czułości)
• wbudowany mikrofon i wzmacniacz mikrofonowy
• dodatkowe wejście (LINE) sygnału m.cz.
• płynna regulacja czasu pogłosu, amplitudy pogłosu oraz poziomu sygnału wyjściowego
• zasilanie 7-12 Vdc
• wymiary płytki PCB 89x59mm
• w zestawie płytka PCB, dokumentacja, komplet elementów wymieniony w dokumentacji
  (i zaprogramowany układ - jeśli występuje w projekcie).
