Lampa wyładowcza, która do niedawna była ‘sercem’ stroboskopów, powoli wychodzi z użycia. Jej podstawowe wady to niska trwałość i konieczność zasilania z wysokiego napięcia. Niedogodności tych pozbawione są, dostępne coraz powszechniej, diody LED dużej mocy. Mogą one bez problemów generować błyski o dużej jasności, a ich trwałość (przy odpowiednim chłodzeniu) szacowana jest na co najmniej 50000 godzin.

Diody z rodziny Luxeon K2 charakteryzuje też wysoki strumień świetlny – jego wartość osiąga 140 lumenów. Pobór prądu przez tego typu elementy wynosi ok. 0,7 – 1A, dzięki czemu do sterowania wystarczy prosty układ.

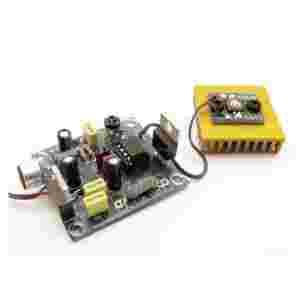

W prezentowanym kicie rolę stabilizatora zasilania i generatora błysków pełni mikrokontroler PSoC. Zastosowanie go umożliwiło łatwe zaimplementowanie wszystkich elementów analogowych i cyfrowych stroboskopu, przez co urządzenie stało się bardzo łatwe do montażu i uruchomienia. b

Urządzenie szczególnie polecane miłośnikom efektów świetlnych i dyskotek

Wybrane parametry:

• źródło światła – dioda LED dużej mocy
• programowe ustawianie prądu pracy diody LED
• regulacja częstotliwości błysków
• dwa tryby pracy – ręczny i automatyczny
• w trybie automatycznym wyzwalanie dźwiękami poniżej 300Hz
• wbudowany mikrofon z regulacją czułości
• zasilanie 8-15Vdc
• wymiary płytki PCB 47x41mm
• w zestawie płytka PCB, dokumentacja, komplet elementów wymieniony w dokumentacji
  (i zaprogramowany układ - jeśli występuje w projekcie)

Do pobrania:




Dokumentacja
