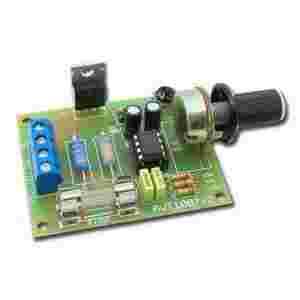

Wysokiej klasy sterownik prędkości obrotowej do jednofazowych komutatorowych silników elektrycznych. Zestaw AVT 1007 wykonano w oparciu o specjalizowany układ scalony U2008. Układ ten ma wbudowany moduł zapewniający miękki start sterowanego silnika, blok nadzoru poboru prądu przez obciążenie (detekcja przeciążeń) oraz prosty stabilizator obrotów silnika, który wykrywa zmiany napięcia sieciowego i odpowiednio do tych zmian zwiększa lub zmniejsza kąt otwarcia triaka, regulując moc dostarczaną do obciążenia. Oprócz tego w strukturze układu zintegrowany został stabilizator napięcia zasilającego, precyzyjny komparator oraz źródło napięcia odniesienia. Płynną regulacją obrotów steruje potencjometr obrotowy.

Urządzenie szczególnie polecane jako regulator obrotów silników wiertarek, odkurzaczy, mikserów i innych sprzętów gospodarstwa domowego.

Wybrane parametry:

• płynna regulacja obrotów w zakresie 5 - 95 %
• maksymalne obciążenie - 2,5 kW
• niski poziom generowanych zakłóceń
• układ miękkiego startu
• układ detekcji przeciążeń
• może pracować jako ściemniacz do żarówek tradycyjnych i halogenowych
• zasilanie 230 VAC
• wymiary płytki PCB 58x46mm
• w zestawie płytka PCB, dokumentacja, komplet elementów wymieniony w dokumentacji
  (i zaprogramowany układ - jeśli występuje w projekcie)

Zobacz film pokazowy na:

Do pobrania:




Dokumentacja
