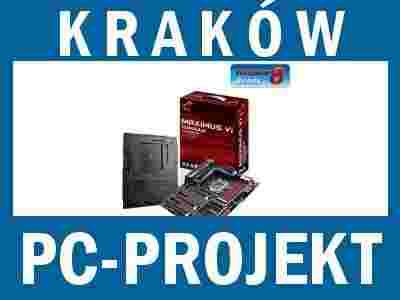

Asus Maximus VI Formula Z87 DDR3 (Lga1150)

Szczegółowe Dane

DANE TECHNICZNE
Chipset	Intel Z87
Socket	LGa1150
Obsługiwane procesory	Haswell
Złącze graficzne	PCI-E
Karta Sieciowa	Gigabit LAN
Liczba slotów SATA	10
Obsługa Raid	Tak
Liczba slotów pamięci	4
Kontrolery	SATA , USB 3.0
Typ obsługiwanych pamięci	DDR 3
Dźwięk	7.1
Format	ATX
Karta Graficzna	wyjścia graficzne obsługujące grafike z procesora
OGóLNE
Gwarancja	24 miesiące
Producent	Asus
WYMIARY
Szerokość	30.5cm
Wysokość	24.4cm

Znakomita płyta główna dla graczy Z87 z dwustronną ochroną ROG Armor, systemem CrossChill zmniejszającym temperaturę o 23C, stosunkiem SNR rzędu 120dB i dźwiękiem 600ohm

Gniazdo LGA1150 dla procesorów 4-ciej generacji Core™ i7/ i5/ i3/ Pentium® / Celeron®
Chipset Intel® Z87 Express
CrossChill- Skuteczne chłodzenie powietrzem. Niższa temperatura przy chłodzeniu wodą.
SupremeFX Formula- Doskonały stosunek sygnału do szumu (SNR) 120dB i dźwięk 600ohm
ROG Armor- Styl, siła i chłodzenie w jednym
Sonic Radar- skanowanie, wykrywanie i dominacja
mPCIe Combo II With Wi-Fi- dodatkowe interfejsy z obsługą nowych rozwiązań
Extreme Engine Digi+ III- Lepsze zasilanie dzięki specjalnie opracowanym komponentom
GameFirst II + Intel LAN- Zwycięstwo przede wszystkim

RAMDisk- dwukrotne przyspieszenie dzięki RAM

Procesor
Intel® Socket 1150 4-tej generacji Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Procesory
Obsługa procesora Intel® 22 nm
Obsługuje Intel® Turbo Boost Technology 2.0
* Obsługa Intel® Turbo Boost Technology 2.0 zależy od rodzaju procesora.
* Lista obsługiwanych procesorów dostępna na stronie www.asus.com

Chipset
Intel® Z87

Pamięć
Pamięć 4 x DIMM, Max. 32GB, DDR3 3100(O.C)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, niebuforowana
Dwukanałowa architektura pamięci
Obsługa Intel® Extreme Memory Profile (XMP)
* Obsługa Hyper DIMM zależy od cech indywidualnych procesorów.
* Informacje o autoryzowanych sprzedawcach pamięci (QVL - Qualified Vendors Lists) znaleźć można na stronie www.asus.com oraz w instrukcji użytkownika

Grafika
Zintegrowany procesor graficzny
Obsługa wielu wyjść VGA : porty HDMI/DisplayPort
- Obsługa HDMI o max. rozdzielczości4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Obsługa DisplayPort o max. rozdzielczości 4096 x 2160 @ 24 Hz / 3840 x 2160 @ 60 Hz
Obsługa Intel® InTru™ 3D, Quick Sync Video, technologii Clear Video HD Technology, Insider™
Obsługa Multi-GPU
Obsługa technologii NVIDIA® Quad-GPU SLI™
Obsługa technologii AMD 3-Way CrossFireX™

Gniazda rozszerzeń
3 x PCIe 3.0/2.0 x16 (x16 lub dwa x8 lub x8/x4/x4) *1
1 x mini-PCIe 2.0 x1 *2
3 x PCIe 2.0 x1

Magazyn danych
Intel® Z87 chipset : *3
6 x port SATA 6Gb/s, czerwone
Obsługa Raid 0, 1, 5, 10
Obsługa technologii Intel® Smart Response, Intel® Rapid Start, Intel® Smart Connect *4
Intel® Z87 chipset :
1 x M.2 (NGFF) Socket 2 na karcie (kartach) rozszerzeń mPCIe Combo II, czarny
Support M.2 (NGFF) Type 2242 SSD card (22mm x 42mm), Support PCI express 2.0 x1 and SATA 6Gb/s standards
Kontroler ASMedia® ASM1061 : *5
4 x port SATA 6Gb/s, czerwone

Sieć LAN
Intel® I217V, 1 x kontroler Gigabit LAN

Bezprzewodowa sieć danych
Wi-Fi 802.11a/b/g/n/ac*6
Obsługa dwóch pasm 2.4/5 GHz
Bluetooth
Bluetooth V4.0
Bluetooth V3.0+HS

Dźwięk
ROG SupremeFX Formula 8-kanałowe Kodek High Definition Audio
- Obsługa : wykrywanie wtyczki, wiele strumieni
Opcje audio :
- Zabezpieczenie zawartości audio płyt BD
- Sonic Radar
- DTS Connect
- Wyjście optyczne S/PDIF na panelu tylnym
- SupremeFX Shielding Technology
- Cirrus Logic® CS4398 DAC: 120 dB SNR, -107 dB THD+N (Max. 192 kHz/ 24 -bit)
- TI 6120A2 high fidelity headphone amplifier
- WIMA® film capacitors
- Kondensatory ELNA
- High-fidelity audio OP AMP(s)
- Differential circuit design

Porty USB
Intel® Z87 chipset : *7
4 x port USB 3.0 (2 z tyłu obudowy, niebieski, 2 na płycie)
Intel® Z87 chipset : *8
8 x port USB 2.0 (4 z tyłu obudowy, czarny, 4 na płycie)
Kontroler ASMedia® USB 3.0 :
4 x port USB 3.0 (4 z tyłu obudowy, niebieski)

Funkcje O/C
CrossChill (Hybrid air and liquid cooling)*9
mPCIe Combo II (Karta mPCIe/M.2 typu combo)
ROG Armor (wraz z górną pokrywą i stalową pokrywą tylną SECC)*10

Funkcje UEFI BIOS :
- ROG BIOS Print
- GPU.DIMM Post
- Tweakers' Paradise
- ROG SSD Secure Erase
Extreme Engine Digi+ III :
- 8 + 2 -fazowy układ zasilania
- NexFET™ Power Block MOSFET
- Dławiki BlackWing 60A
- Kondensatory Black Metallic 10K
ProbeIt
ROG RAMDisk
GameFirst II
Extreme Tweaker
Funkcje specjalne
Technologia ASUS Dual Intelligent Processors 4 with 4-Way Optimization :
- Przycisk dostrajania doskonale konsoliduje wyjątkowe rozwiązania ASUS-a: sterowanie zasilaniem DIGI+ Power Control, TPU, EPU oraz Fan Xpert 2, optymalizując ustawienia cyfrowego zasilania, wydajność systemu, oszczędność energii i konfigurację chłodzenia całego systemu
CPU Level Up

Wyjątkowe funkcje ASUS-a :
- GPU Boost
- USB BIOS Flashback
- AI Suite 3
- Ai Charger+
- USB Charger+
- USB 3.0 Boost
- Disk Unlocker
ASUS Wi-Fi GO!
- Fukcja Wi-Fi GO!: Cloud GO!, Media Streaming Hub, Smart Sensor Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send
- Silnik Wi-Fi Engine - udostępnianie i łączenie z siecią: Tryb klienta, tryb punktu dostępowego
- Wi-Fi GO! & NFC Remote for portable Smartphone/Tablet, supporting iOS & Android systems
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, urządzenia rozruchowego)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Ochrona przy przetaktowywaniu :
- ASUS C.P.R. (przywrócenie parametrów CPU)
Obsługa System operacyjny
Windows® 8
Windows® 7

Tylne porty wejścia/wyjścia
1 x DisplayPort
1 x HDMI
1 x port LAN (RJ45)
6 x Port USB 3.0 (niebieski)
4 x Port USB 2.0
1 x wyjście optyczne S/PDIF
6 x Audio Jack
1 x przycisk Clear CMOS
1 x przełącznik wł./wył. ROG Connect

Wewnętrzne porty wejścia/wyjścia
1 złącza USB 3.0 – obsługują dodatkowe 2 portów USB 3.0
2 złącza USB 2.0 – obsługują dodatkowe 4 portów USB 2.0
1 x złącze TPM
10 x złącze SATA 6Gb/s
1 x złącze wentylatora CPU
3 x złącze wentylatora obudowy
3 x gniazda opcjonalnych wentylatorów
1 x Złącze wentylatora procesora
1 x złącze wyjścia S/PDIF
1 x 24-pinowe złącze zasilania EATX
1 x 8-pinowe złącze zasilania ATX 12V
1 x 4-pinowe złącze zasilania ATX 12V
1 x złącze audio przedniego panelu (AAFP)
1 złącze panelu systemu
1 przycisk MemOK!
10 x punkt pomiaru ProbeIt
3 x złącze czujnika temperatury
1 x przycisk(i) DirectKey
1 x złącze DRCT
1 przycisk włączenia zasilania
1 przycisk Reset
1 x FastBoot switch(es)
1 x ROG extension (ROG_EXT) header(s)
1 x mPCIe Combo II connector(s)

Akcesoria
Podręcznik użytkownika
I/O Shield
8 x kabel Serial ATA 6.0Gb/s
1 x mostek SLI
1 Q-connector (2 w 1)
1 x przenośne dwuzakresowe anteny Wi-Fi ASUS 2T2R (zgodne z Wi-Fi 802.11a/b/g/n/ac)
1 x 12 w-1 etykietki do kabli ROG
1 x karta(y) mPCIe Combo II z dwuzakresowym WiFi 802.11 a/b/g/n/ac + Bluetooth v4.0/3.0+moduł HS
1 x Zawieszka na drzwi ROG
BIOS
64Mb UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI5.0a Multi-Language BIOS
Zarządzanie
WfM 2.0, DMI 2.7, WOL by PME, PXE
Płyta „Support CD"
Drivers
ROG GAMEFIRST II
ROG RAMDisk
ROG CPU-Z
ROG Mem TweakIt
Kaspersky® Anti-Virus
DAEMON Tools Pro Standard
ASUS WebStorage
ASUS Utilities
Typ obudowy
Obudowa ATX
12 cali x 9.6 cali ( 30.5 cm x 24.4 cm )
