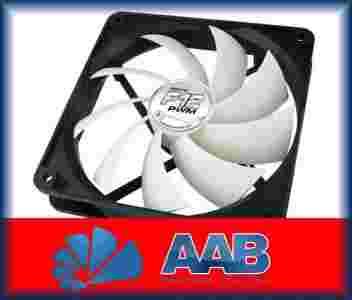

Arctic Cooling F12 PWM
Symbol towaru: LUAR-034
Nowa seria wentylatorów Arctic'a to synteza dotychczasowych, sprawdzonych rozwiązań stosowanych w innych produktach.
Prędkości obrotowe wentylatorów nowej serii są sterowanie sygnałem PWM pobieranym bezpośrednio ze złącza chłodzenia procesora. Nawet na niższych obrotach nowe Arctic'i dysponują rewelacyjnym stosunkiem wydajność-głośność.
W komplecie poza wentylatorem Arctic Cooling F12 PWM w rozmiarze 12 cm znajdują się śrubki montażowe oraz naklejka na obudowę z logo Arctic Cooling.
Wielu z klientów zadaje sobie pytanie: Czy to jest naprawdę cichy wentylator? Tak, polecamy ten produkt z pełnym przekonaniem jako idealny do chłodzenia i wyciszania komputera.
- Najniższy poziom hałasu w stosunku do ilości transportowanego ciepła
- Łopatki wentylatora odpowiednio dobrane
- Duży przepływ powietrza
- Duże ciśnienie
- Kompatybilność z otworami dla montażu bez dodatkowych śrub
- Długi czas pracy
- Łożyska Fluid Dynamic Bearing zapewniają 400'000 h czas pracy przy temp 40°C.
- Instrukcje instalacji
Arctic Cooling F12 PWM może być zamontowany przy użyciu 4 dołączonych blachowkrętów lub za pomocą klipu mocującego.
Prezentowany wentylator z obsługa modulacji PWM pozwala na regulowanie ilości obrotów poprzez BIOS, co umożliwia uzyskanie tylko 10 dB poziomu hałasu. Schemat podłączenia jest następujący:
- do złącza 4 pin od procesora należy podłączyć wentylator np. z obudowy z obsługą PWM, który posiada wtyczkę 4 pinową
- wcześniej podłączona wtyczka 4 pinowa od wentylatora Arctic Cooling umieszczonego w obudowie, posiada rozdzielacz sygnału PWM - 4 pin, który umożliwia podłączenie kolejnego wentylatora z obsługą sterowania PWM np. wentylator z procesora
- dodatkowo wcześniej podłączona wtyczka 4 pinowa posiada także rozdzielacz 3 pin, który należy podłączyć pod złącze 3 pin, aby przekazać do biosu informacje o ilości obrotów nowego wentylatora PWM
- Reasumując: Sygnał PWM z 4-pinowego złącza procesora jest dzielony między wentylator z procesora oraz wentylator z obudowy lub inne wentylatory podłączone kolejno szeregowo do siebie. Dodatkowa wtyczka 3 pinowa pozwala na wysyłanie do biosu informacji o ilości obrotów wentylatora.
Arctic Cooling F12 PWM posiada:
- wtyczke 4 pin do pobierania sygnału (PWM i zasilania) ze złącza procesora
- złącze rozdzielające sygnał PWM oraz zasilanie dla innego wentylatora 4 pin
- wtyczke 3 pin do przekazania do BIOSu informacji o ilości obrotów nowego wentylatora PWM
Wentylator posiada:
- wtyczke 4 pin do pobierania sygnału (PWM i zasilania) ze złącza procesora
- złącze rozdzielające sygnał PWM oraz zasilanie dla innego wentylatora 4 pin
- wtyczke 3 pin do pobierania zasilania dla innego wentylatora
Prędkości obrotowe wentylatorów nowej serii dają duże możliwości dostosowania obrotów do własnych potrzeb poprzez sterowanie z płyty. Nawet na niższych obrotach nowe Arctic'i dysponują rewelacyjnym stosunkiem wydajność-głośność.
W komplecie poza wentylatorem Arctic Cooling F12 PWM w rozmiarze 12 cm znajdują się śrubki montażowe oraz naklejka na obudowę z logo Arctic Cooling.
Opatentowany system sterowania ilościa obrotów - PST (PWM Sharing Technology)
Regulacja ilości obrotów wentylatora poprzez kontroler z płyty głównej
Najniższy poziom hałasu odpowiednio dopasowany, aby utrzymać optymalne chłodzenie komputera
Możliwość nadzorowania odpowiedniego wykorzystania wentylatora poprzez BIOS ( ustawienia dla trybu cichego / bezgłośnego / oraz overclocking)
- Najniższy poziom hałasu w stosunku do ilości transportowanego ciepła
- Opatentowana obudowa wentylatora
- Opatentowany system eliminacji drgań
- Łopatki wentylatora odpowiednio dobrane
- Duży przepływ powietrza
- Duże ciśnienie
- Kompatybilność z otworami dla montażu bez dodatkowych śrub
- Długi czas pracy
- Łożyska Fluid Dynamic Bearing zapewniają 400'000 h czas pracy przy temp 40°C.
Specyfikacja techniczna cichego wentylatora Arctic Cooling F12 PWM:
| PST: |
wzmacniacz PWM zintegrowany w silniku |
| 4 pin wtyczka - pobiera napięcie oraz sygnał PWM z płyty głównej |
| 3 pin przesyła do BIOSu informacji o ilości obrotów |
| Wymiary: |
120 x 120 x 25mm |
| Ilość obrotów: |
600 - 1350 RPM
|
| Przepływ powietrza: |
57 CFM / 96.8 m3/h |
| Poziom hałasu: |
10.0 dB(A) - 23.5.0 dB(A), 0.08 Sone - 0.5 Sone |
| Zużycie prądu |
12 V, 0.13 Amp. |
| Waga: |
108 g |
| Łożyska: |
Fluid Dynamic Bearing |
| Długość kabla: |
300mm |
Zastosowanie:
- zasilacz
- obudowa
- radiator
Czy użycie aż 5 wentylatorów PWM w tej samej płycie głównej pozwoli na bezproblemowe zapewnienie odpowiedniego zasilania?
W większośći przypadków polecamy montaż maksymalnie 5 wentylatorów PWM. Ostatnie modele płyt głównych są w stanie zapewnić prąd o natężeniu 3 A, w przypadku jednego wentylatora Arctic Fan 12 PWM zużycie prądu jest na poziomie 0.13 A, więc podłączenie maksymalnie 5 to prąd 0.65 A, nie spowoduje to zniszczenia płyty. W starszych płytach maksymalny prąd to 1.8A.
W komplecie:
- wentylator Arctic Cooling F12 PWM
- wkręty montażowe (4 sztuki)
- opakowanie
|
