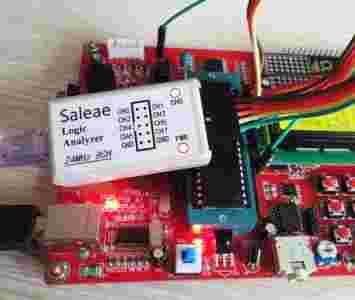

ANALIZATOR STANÓW LOGICZNYCH - MINI LOGIC SALEAE

Właściwości analizatora

• W 100% zgodny programowo z analizatorem SALEAE
• Max częstotliwość próbkowania - 24M/s
• Max długość buforu próbek - 10 billion samples (przy max częstotliwości próbkowania jest to przebieg o długości ponad 6 minut, przy 1M/s czas wydłuża się do ponad 2,5 godziny) istnieje możliwość przetestowania oprogramowani w trybie DEMO, bez podłączonego analizatora.
• Liczba kanałów - 8
• Zakres napięć IN -0.5V +5.25V
• Interfej miniUSB 2.0 HiSpeed
• LED - sygnalizacja zasilania
• LED - sygnalizacja przebiegu na Kanale 1 (poziom HI)
• Analiza protokołów, poziomy TTL:
  I2C
  SPI
  Async Serial
  Simple Parallel
  CAN
  I2S / PCM
  DMX-512
  1-Wire
  UNI/O
  Menchester

Opis oprogramowanie

• Urządzenie współpracuje z oprogramowaniem Saleae Logic

Pełen opis oprogramowanie

Oprogramowanie działa pod systemami:

• Win7 & Vista (64bit)
• Win7 & XP & Vista (32bit)
• Linux (32bit)
• Linux (64bit)
• OS X 10.5
• OS X 10.4

W zestawie

• Analizator stanów
• przewód taśma IDC 10 żeński - żeński
• przewód USB
