Przedmiotem aukcji jest:

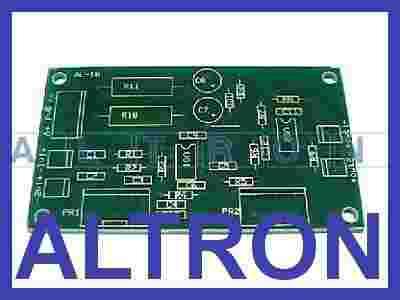

1 Płytka AL18 PCB (bez elementów) + dokumentacja pod:
Aktywny filtr do subwoofera.

Dane techniczne płytki:

- płytka została wykonana fabrycznie
- izolująca zielona soldermaska po obu stronach płytki
- po stronie elementów został naniesiony biały zarys z oznaczeniami elementów
- nawiercone otwory odpowiadają rozstawom nóżek elementów
- miejsca lutownicze są ocynowane co ułatwia lutowanie
- izolowane ścieżki
- nawiercone otwory montażowe

Dokumentacja zawiera:

- dokładny schemat elektryczny z zaznaczonymi elementami
- spis elementów potrzebnych do zmontowania układu
- wzór płytki w skali 1:1
- parametry techniczne układu i wskazówki

Opis układu na płytce:

AL18 PCB
Prosty i niezawodny układ aktywnego filtru, opartego na wzmacniaczach operacyjnych TL072 dających wysoką jakość sygnału. Posiada dwa potencjometry regulacyjne do regulacji poziomu sygnału (czyli siły głosu) oraz do regulacji częstotliwości odcięcia filtru. Szczególnie przydatny przy budowie subwooferów. Dodatkowo posiada wyjścia w przeciw fazie, co można wykorzystać do wzmacniaczy mostkowych lub jako przełącznik fazy dla subwoofera. Układ jest zasilany z zasilacza końcówki mocy i wymaga napięcia symetrycznego co eliminuje konieczność budowy oddzielnego zasilacza. Układ po zmontowaniu nie wymaga regulacji.

Napięcie zasilania symetryczne - ±12V nie więcej niż ±80V
Gdy napięcie zasilania nie przekracza ±40V zastosować - 2szt rezystorów 2,2kΩ 3W
Gdy napięcie zasilania przekracza ±40V zastosować - 2szt rezystorów 3,3kΩ 3W
Gdy napięcie zasilania przekracza ±60V zastosować - 2szt rezystorów 4,7kΩ 3W
Regulowany zakres częstotliwości odcięcia filtru - 60-180Hz
Wymiary płytki - 85mm x 49mm
