Przedmiotem aukcji jest:

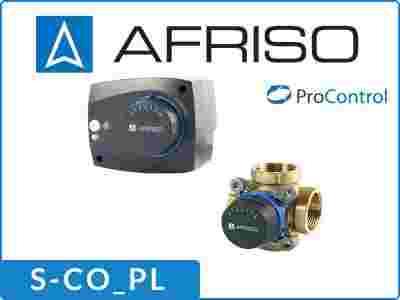

Zawór mieszający 4-drogowy Afriso ARV 484 1" GW

+

Siłownik zaworu Afriso ARM 343

Producent: AFRISO
Numer katalogowy:[zasłonięte]13484

ARV 484 - 4-drogowy obrotowy zawór mieszający wykonany z mosiądzu. Wyposażony w pokrętło do regulacji ręcznej.

Zawory 4-drogowe ARV stosowane są jako zawory mieszające z jednoczesnym podniesieniem temperatury powrotu z instalacji przy kotłach na paliwo stałe. Czytelna skala znajdująca się na pokrywce pokrętła umożliwia precyzyjne określenie stopnia otwarcia zaworu. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zwieradła wewnątrz zaworu. Każdy zawór dostarczany jest z dwoma pokrywkami ze skalą: jedną z podziałką "od 0 do 10", drugą z podziałką "od 10 do 0". Ułatwia to nastawę i odczyt stopnia otwarcia zaworu w różnych pozycjach montażowych. Zawory ARV współpracują z siłownikami ARM o kącie obrotu 90°, co umożliwia automatyzację ich pracy. Mogą być stosowane w instalacjach z czystą wodą lub wodą zawierającą maksymalnie 50% glikolu.

Zawory 4-drogowe posiadają funkcję podwójnego podmieszania strumieni o wysokiej temperaturze z wodą o niższej temperaturze. W wyniku czego otrzymujemy 2 strumienie wody zmieszanej: zasilający instalacje grzewczą oraz powracający do kotła. Skutkuje to podwyższeniem temperatury wody powracającej do kotła co zwiększa jego żywotność.

- DN: 25
- Kvs: 12 m³/h
- przyłącze: 1'' GW
- maksymalna temperatura: 110°C
- maksymalne ciśnienie: 10 bar
- materiał korpusu: mosiądz

ARM 343 - siłownik elektryczny przeznaczony do sterowania obrotowymi zaworami mieszającymi. Zakres obrotu 90°. Możliwa praca w trybie ręcznym.

Siłownik wyróżnia się nowoczesną konstrukcją i atrakcyjnym wyglądem. Dostępne wersje z wyłącznikiem pomocniczym ustawianym w zakresie 0÷90°. Skala na pokrętle określa stopień otwarcia zaworu. Diody LED określają kierunek obrotu zaworu. Możliwe ręczne obracanie zaworu dzięki zastosowaniu specjalnego sprzęgła. Siłownik ARM wyposażony jest w system chroniący siłownik przed uszkodzeniem w momencie zablokowania się zaworu. Nie wymaga konserwacji. Dostarczany jest z przewodem elektrycznym o długości 2 m.

- napięcie zasilania: 230 V AC
- czas obrotu o 90°: 120 sekund
- moment obrotowy: 6 Nm
- rodzaj sterowania: 3-punktowe

Sterowanie 3-punktowe ma 3 punkty pracy: obróć zawór w lewo, obróć zawór w prawo, zatrzymaj zawór. Z tego siłownika, podobnie jak przy 2-punktowym, również wyprowadzone są trzy przewody (neutralny i dwa prądowe), natomiast jest możliwość, że napięcie nie jest podawane na żaden z przewodów prądowych, co oznacza możliwość zatrzymania siłownika w punkcie pośrednim.
Takie siłowniki są stosowane w układach mieszania, np. ciepłej wody z kotła i zimnej powracającej z instalacji.

Galeria zdjęć produktu:
