Jest standardowym stabilizatorem impulsowym wykorzystującym popularne układy

stabilizujące z serii LM2576-ADJ Simple Switch.

Układy te są wyposażone w zabezpieczenie przed wzrostem napięcia , przegrzaniem i przeciążeniem.

Schemat przedstawia aplikacje zalecana przez producenta Układ dostarcza prądu do 3A.

W porównaniu do stabilizatorów liniowych nie wymagają dużych radiatorów,

ponieważ sprawność ich dochodzi do 80%.

W wielu zastosowaniach nie potrzebują radiatora lub wystarczy bardzo mały.

Typ układu LM 2576ADJ

Max napięcie wejściowe 40V

Napięcie wyjściowe regulowane 1,25 - 35V

Max prąd wyj. 3A

Ponieważ zestaw zawiera mostek na wejściu napięcia zasilającego,

cały układ może być zasilany bezpośrednio z transformatora.

w takim wypadku maksymalne napięcie wtórne transformatora nie powinno przekraczać 24VAC.

Co po mostku i kondensatorze filtrującym da nam około 37V.

Zestaw do samodzielnego montażu.

Wymiary płytki 61mm x 43mm.

W zestawie komplet elementów i dokumentacja.

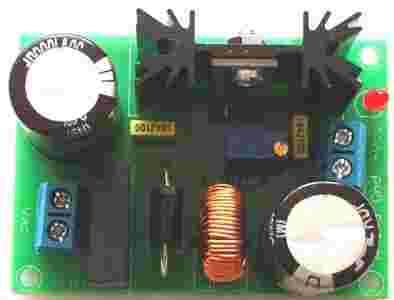

Zdjęcie przedstawia układ po zmontowaniu.
