Zestaw do samodzielnego montażu.
Prezentowany zestaw jest aktywnym 2 pasmowym regulatorem barwy dźwięku w wersji stereo, przeznaczonym do współpracy z układami wzmacniaczy lub mikserami.
Zbudowany w oparciu o podwójne wzmacniacze operacyjne TL072. Układ posiada 2 pasma regulacji niskie - regulacja w okolicach 100Hz, wysokie - regulacja w okolicy 10KHz oraz regulacja balansu i regulacja siły głosu. Zakres regulacji dla tonów wysokich i niskich jest na poziomie ±12dB/octave. Całość zasilana jest z zasilacza końcówki mocy. Układ wymaga zasilania symetrycznego niestabilizowanego. Zakres możliwych napięć do wykorzystania jest bardzo szeroki od ± 12V do ± 65V.
Wymiary płytki 140 mm x 45 mm Zestaw zawiera komplet elementów, gałki, płytkę i schemat z opisem.

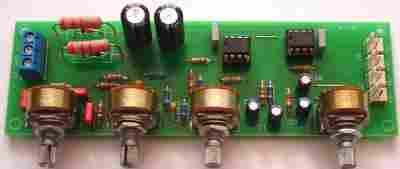

Zdjęcie przedstawia układ po zmontowaniu.
