Płytka do zestaw do samodzielnego montażu.

Moduł wzmacniacza oparty na mostkowej aplikacji układu TDA 7294.

Jest to prosty, łatwo dostępny popularny układ o bardzo dobrych parametrach.

W przypadku pracy mostkowej uzyskujemy dwukrotne zwiększenie mocy wyjściowej.

Minimalne zalecane obciążenie to 8 Ω.

Zestaw wymaga zasilacza symetrycznego. Zalecany transformator 2x19V 200W.

Jeżeli używamy bardzo popularnego transformatora 2x24V, należy stosować wydajny radiator.

W przeciwnym wypadku może się zdarzyć że układ będzie przegrzewał i wyłączał się,

gdyż zadziała wewnętrzne zabezpieczenie.

Proponowany zasilacz powinien zawierać mostek 10A

i dwa kondensatory filtrujące 10000uF /50V.

Max napięcie zasilania symetryczne                    ±40V

Zalecane napięcie pracy                                  ± 28 - 35V

Impedancja głośnika od                                    8 lub 16Ω Max RMS (dla 8Ω i ±25V ) , ( dla 16Ω i ±35V ) 150W

Zniekształcenia                                              THD dla 120W <1% dla 150W<10%

Pasmo przenoszenia                                        ( -3dB ) od 16 do 22 KHz.

Wymiary płytki 110mm x 45mm.

Zestaw zawiera płytkę i schemat.

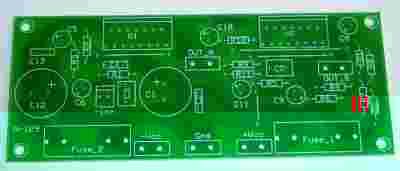

Zdjęcie przedstawia sprzedawany przedmiot.
