Układ do samodzielnego montażu.
Zestaw oparty o bardzo popularny układ TDA1554Q lub zammiennik TDA1558Q.

Tu pracuje w wersji stereo 2x10W i wzmacniacza subwoofera 20W. Tworzy to klasyczny układ 2+1.

Dodatkowo płytka zawiera kompletny aktywny filtr do subwoofera

z regulacją wzmocnienia i regulacja częstotliwości odcięcia filtru.

Na pytce znajduję się również zasilacz z mostkiem 8A i kondensatorem 10000uF.

Do poprawnej pracy wystarczy radiator oraz transformator o napięciu od 9-12V 50W.

Układ może być również zasilany z instalacji samochodu.

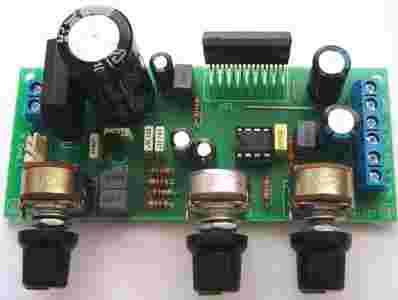

Zdjęcie przedstawia zestaw po zmontowaniu.

W zestawe znajduje się komplet elementów, płytka i dokumentacja.

Wymiary płytki 45mm x 110mm.
