A-125pcb. Płytka wzmacniacza LM1875 lub TDA2050

04-02-2015, 20:25
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 10 zł Aktualna cena: 10 zł

Użytkownik Advance_Lublin

numer aukcji: 4965851885

Miejscowość Lublin

Licytowało: 1 Wyświetleń: 108

Koniec: 04-02-2015, 20:07

Płytka PCB zestawu do samodzielnego montażu.

Modułwzmacniacza oparty na aplikacji układu LM1875 lub TDA2050. Jest to prosty, łatwo dostępny

i popularny układ obardzo dobrych parametrach i przyjemnej barwie dźwięku.

Zestaw zawiera dodatkowo układ zasilacza oraz układ zabezpieczający kolumny głośnikowe.

Do poprawnej pracy wymagany jestradiator oraz transformator o mocy około 60W2x17V.

Parametry: LM1875 TDA2050

Zalecane napięcie pracy ± 25V± 30V ± 22V

Impedancja głośnika 4Ω8Ω8Ω

Max RMS 2x20W 2x30W2x25W

Zniekształcenia THD <0,2%THD <0,5%

Pasmo przenoszenia( -3dB )od 20 do 70 KHz

Stosunek S/N>90dB

Dla niezawodności i poprawności długotrwałej pracy nie należy przekraczać podanych w tabeli napięć zasilania.

Układy LM1875 lub TDA2050 w swojej strukturze zawierają zabezpieczenie przeciwzwarciowe i temperaturowe.

Dodatkowo zestaw został wyposażony w układ nadzoru kolumn i realizuje dodatkowo następujące funkcje:

- opóźnione załączanie kolumn - niweluje trzaski w chwili włączenia zasilania.

- szybkie odłączenie kolumn po wyłączeniu zasilania - eliminuje niestabilność końcówki związanie

zpowolnymrozładowaniem kondensatorów w zasilaczu.

- wykrycie pojawienia się napięcia stałego na wyjściu - główna przyczyna uszkodzeń głośników.

Wymiary płytki 105mm x 64mm. Zestaw zawiera płytkę PCB i schemat.

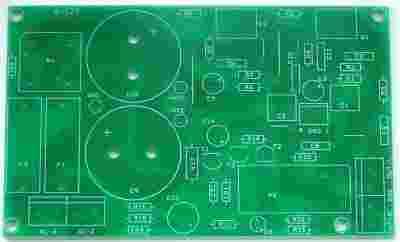

Zdjęcie przedstawia sprzedawany przedmiot.
