A-125pcb. Płytka wzmacniacza LM1875 lub TDA2050

09-02-2014, 20:53
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 10 zł

Użytkownik Advance_Lublin

numer aukcji: 3873946431

Miejscowość Lublin

Koniec: 09-02-2014, 20:12

Płytka PCB zestawu do samodzielnego montażu.

Modułwzmacniacza oparty na aplikacji układu LM1875 lub TDA2050. Jest to prosty, łatwo dostępny

i popularny układ obardzo dobrych parametrach i przyjemnej barwie dźwięku.

Zestaw zawiera dodatkowo układ zasilacza oraz układ zabezpieczający kolumny głośnikowe.

Do poprawnej pracy wymagany jestradiator oraz transformator o mocy około 60W2x17V.

Parametry:LM1875TDA2050

Zalecane napięcie pracy± 25V± 30V± 22V

Impedancja głośnika4Ω8Ω8Ω

Max RMS2x20W2x30W2x25W

ZniekształceniaTHD <0,2%THD <0,5%

Pasmo przenoszenia( -3dB )od 20 do 70 KHz

Stosunek S/N>90dB

Dla niezawodności i poprawności długotrwałej pracy nie należy przekraczać podanych w tabeli napięć zasilania.

Układy LM1875 lub TDA2050 w swojej strukturze zawierą zabezpieczenie przeciwzwarciowe i temperaturowe.

Dodatkowo zestaw został wyposażony w układ nadzoru kolumn i realizuje dodatkowo następujące funkcje:

- opóźnione załączanie kolumn - niweluje trzaski w chwili włączenia zasilania.

- szybkie odłączenie kolumn po wyłączeniu zasilania - eliminuje niestabilność końcówki związanie

zpowolnymrozładowaniem kondensatorów w zasilaczu.

- wykrycie pojawienia się napięcia stałego na wyjściu - główna przyczyna uszkodzeń głośników.

Wymiary płytki 105mm x 64mm. Zestaw zawiera płytkę PCB i schemat.

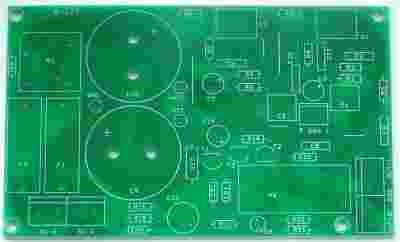

Zdjęcie przedstawia sprzedawany przedmiot.
