Modułwzmacniacza oparty na aplikacji układu TDA2050. Jest to prosty, łatwo dostępny i popularny układ obardzo

  dobrych parametrach i przyjemnej barwie dźwięku. Zestaw zawiera dodatkowo układ zasilacza oraz układ

  zabezpieczający kolumny głośnikowe.

  Do poprawnej pracy wymagany jestradiator oraz transformator o mocy około 60W2x15V.

Parametry:                                   TDA2050

Zalecane napięcie pracy± 25V

Impedancja głośnika8Ω

Max RMS2x25W

Zniekształcenia                         THD <0,5%

Pasmo przenoszenia( -3dB )od 20 do 70 KHz

Stosunek                                      S/N>90dB

Dla niezawodności i poprawności długotrwałej pracy nie należy przekraczać podanych w tabeli napięć zasilania.

  Sam układ TDA2050 w swojej strukturze zawiera zabezpieczenie przeciwzwarciowe i temperaturowe.

  Dodatkowo zestaw został wyposażony w układ nadzoru kolumn i realizuje dodatkowo następujące funkcje:

- opóźnione załączanie kolumn - niweluje trzaski w chwili włączenia zasilania.

- szybkie odłączenie kolumn po wyłączeniu zasilania - eliminuje niestabilność końcówki związanie

  zpowolnymrozładowaniem kondensatorów w zasilaczu.

- wykrycie pojawienia się napięcia stałego na wyjściu - główna przyczyna uszkodzeń głośników.

 Wymiary płytki 105mm x 64mm. Zestaw zawiera komplet elementów, płytkę i schemat.

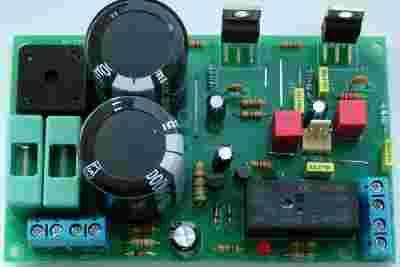

 Zdjęcie przedstawia układ po zmontowaniu.
