Modułwzmacniacza oparty na aplikacji układu LM1875. Jest to prosty, łatwo dostępny i popularny układ obardzo

  dobrych parametrach i przyjemnej barwie dźwięku. Zestaw zawiera dodatkowo układ zasilacza oraz układ

  zabezpieczający kolumny głośnikowe.

  Do poprawnej pracy wymagany jestradiator oraz transformator o mocy około 60W2x17V.

Parametry:                                     LM1875

Zalecane napięcie pracy           ± 25V     ± 30V

Impedancja głośnika                    4Ω       8Ω

Max RMS 2x20W     2x30W

ZniekształceniaTHD <0,2%

Pasmo przenoszenia( -3dB )od 20 do 70 KHz

Stosunek                                    S/N>90dB

Dla niezawodności i poprawności długotrwałej pracy nie należy przekraczać podanych w tabeli napięć zasilania.

 Sam układ LM1875 w swojej strukturze zawiera zabezpieczenie przeciwzwarciowe i temperaturowe.

 Dodatkowo zestaw został wyposażony w układ nadzoru kolumn i realizuje dodatkowo następujące funkcje:

- opóźnione załączanie kolumn - niweluje trzaski w chwili włączenia zasilania.

- szybkie odłączenie kolumn po wyłączeniu zasilania - eliminuje niestabilność końcówki związanie

  zpowolnymrozładowaniem kondensatorów w zasilaczu.

- wykrycie pojawienia się napięcia stałego na wyjściu - główna przyczyna uszkodzeń głośników.

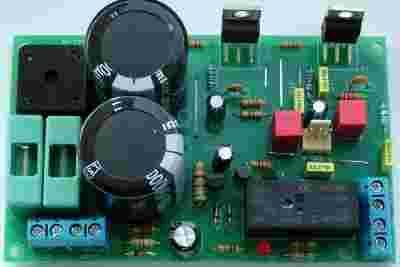

Zdjęcie przedstawia układ po zmontowaniu.
