7" 800x480 TFT LCD Display pojemnościowy

21-07-2014, 13:50
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 185.50 zł

Użytkownik arduinosolutions

numer aukcji: 4354180868

Miejscowość Goczałkowice-Zdrój

Koniec: 21-07-2014, 13:41

Dodatkowe informacje:
Stan: Nowy

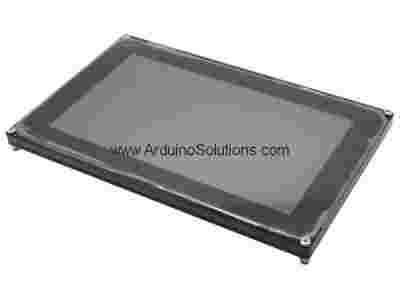

7" inch 800x480 TFT LCD Display with capacitive touch panel

Wyświetlacz współpracujący z Marsboard RK3066

Description

Pin Assignment

PIN NO	Symbol	I/O	Function
1	VLED-	Power	Power for LED backlight cathode
2	VLED+	Power	Power for LED backlight anode
3	GND	Power	Power ground
4	VDD	Power	Power voltage
5	R0	Input	Red data (LSB)
6	R1	Input	Red data
7	R2	Input	Red data
8	R3	Input	Red data
9	R4	Input	Red data
10	R5	Input	Red data
11	R6	Input	Red data
12	R7	Input	Red data (MSB)
13	G0	Input	Green data (LSB)
14	G1	Input	Green data
15	G2	Input	Green data
16	G3	Input	Green data
17	G4	Input	Green data
18	G5	Input	Green data
19	G6	Input	Green data
20	G7	Input	Green data (MSB)
21	B0	Input	Blue data (LSB)
22	B1	Input	Blue data
23	B2	Input	Blue data
24	B3	Input	Blue data
25	B4	Input	Blue data
26	B5	Input	Blue data
27	B6	Input	Blue data
28	B7	Input	Blue data (MSB)
29	GND	Power	Power ground
30	PCLK	Input	Pixel clock
31	DISP	Input	Display on/off
32	HSYNC	Input	Horizontal Sync Signal
33	VSYNC	Input	Vertical Sync Signal
34	DE	Input	Data Enable
35	NC	No Connector
36	GND	Power	Power ground
37	XR	Input/Output	CPT I2C SDA
38	YD	Input/Output	CPT I2C SCL
39	XL	Input/Output	CTP RST
40	YU	Input	CTP INT

Includes

Document
LCD DataSheet.pdf
FT5x06 DataSheet.pdf
