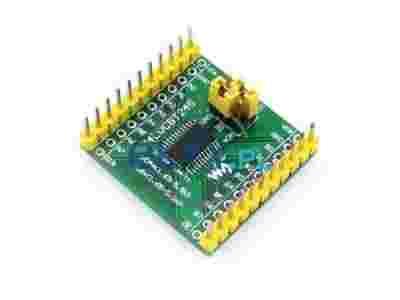

74LVC8T245 Board konwerter napięć (poziomów logicznych)

74LVC8T245 Board - moduł konwertera napięć zrealizowanym na układzie 74LVC8T245.

Funkcje układu 74LVC8T245:

• 8-bitowy konwerter napięc (noninverting)
• 3-stanowe wyjścia, podwójne napięcie zaśilania
• Praca z napięciami: (1.65V-5.5V)
• 2 stronna konwersja kontrolowana za pomocą pinu DIR
• prędkość do 500Mbps
• prąd wyjściowy do 32mA

Funkcje modułu 74LVC8T245 Board:

• 8-bitowy konwerter napięć (1.65-5.5V)
• układ wyprowadzeń zgodny  z płytkami stykowymi,
• możliwość konfiguracji pinów /OE, DIR za pomocą zworek, przydatne przy pracy w "jedną stronę"
• moduł umożliwia podpięcie do Arduino, które pracuje z napięciem 5V układów które pracują z napięciami 3,3V. Nadaje się również dla Raspberry Pi.

Kupując otrzymujesz:

1. 74LVC8T245 Board × 1
2. złącza gold pin 40pin  × 1

Pliki do pobrania:

• nota układu 74LVC8T245
• schemat modułu
