Ogólne dane:

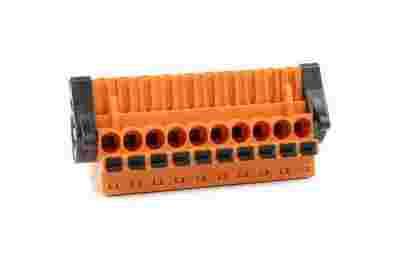

Typ  BLF 5.08HC/10/90LR SN / BX
Wykonanie  Złącze wtykowe do druku, wtyk żeński, 5.08 mm, Liczba biegunów: 10, 90°, Złącze sprężynowe PUSH IN, Zakres przyłączeniowy, przyłącze znamionowe, max.: 3.31 mm², skrzynia
GTIN (EAN)  403[zasłonięte][zasłonięte]86945
J. op.  30 pc(s).
parametry produktu  IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Opakowanie  skrzynia, 30 sztuk w zestawie.

Parametry systemu:
Rodzina produktów  OMNIMATE Signal - seria BL/SL 5.08
Metoda wykonywania złącz  Złącze sprężynowe PUSH IN
Kierunek odejścia przewodu  90°
Raster w mm (P)  5,08 mm
Raster w calach(P)  0,2 inch
Liczba biegunów  10
końcówka wkrętaka  0,6 x 3,5
końcówka wkrętaka norma  DIN 5264
Długość odizolowania  10 mm
L1 in mm  45,72 mm
L1 w calach  1,8 inch
zabezpieczenie przed dotykiem wg DIN VDE 0470  IP 20
zabezpieczenie przed dotykiem wg DIN VDE 57 106  zabezpieczony przed dotknięciem palcami

Dane tworzywa:
Materiał izolacyjny  PBT
Kolor  pomarańczowy
Tabela kolorów (podobny)  RAL 2000
Klasa palności wg UL 94  V-0
CTI  ≥ 200
Materiał styków  CuSn
Powierzchnia styku  cynowana

Przewody przyłączane:
Strefa zacisku, przyłącze znamionowe, min.  0,13 mm²
Zakres przyłączeniowy, przyłącze znamionowe, max.  3,31 mm²
przekrój przyłącza przewodu AWG, min.  AWG 26
przekrój przyłączeniowy przewodu AWG, maks.  AWG 12
jednodrutowe, min. H05(07) V-U  0,2 mm²
jednodrutowe, maks. H05(07) V-U  2,5 mm²
cienkodrutowe, min. H05(07) V-K  0,2 mm²
cienkodrutowe, maks. H05(07) V-K  2,5 mm²
z końcówką kablową wg DIN 46 228/1, min.  0,2 mm²
z końcówką kablową wg DIN 46 228/1, maks.  2,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.  0,2 mm²
z AEH z kołnierzem DIN 46 228/4, maks.  2,5 mm²
sprawdzian trzpieniowy wg EN 60999 a x b; ø  2,8 mm x 2,0 mm

Dane znamionowe wg DIN IEC:
prąd znamionowy, min. liczba biegunów (Tu=20°C)  24 A
prąd znamionowy, maks. liczba biegunów (Tu=20°C)  19 A
prąd znamionowy, liczba biegunów (Tu=40°C), min.  21 A
prąd znamionowy, liczba biegunów (Tu=40°C), maks.  16,5 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2  400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2  320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3  250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2  4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2  4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3  4 kV
odporność na zwarcia  3 x 1s z 120 A

Dane znamionowe wg CSA:
Instytut (CSA) icon
napięcie znamionowe (Use group B)  300 V
prąd znamionowy (Use group B)  10 A
napięcie znamionowe (Use group D)  300 V
prąd znamionowy (Use group D)  10 A
przekrój przyłącza przewodu AWG, min.  AWG 12
przekrój przyłącza przewodu AWG, maks.  AWG 26

Dane znamionowe wg UL 1059:
napięcie znamionowe (Use group B)  300 V
prąd znamionowy (Use group B)  18,5 A
napięcie znamionowe (Use group D)  300 V
prąd znamionowy (Use group D)  10 A
przekrój przyłącza przewodu AWG, min.  AWG 26
przekrój przyłącza przewodu AWG, maks.  AWG 12
