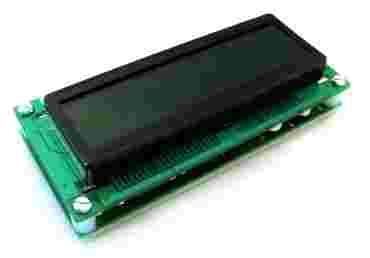

Moduł 24-kanałowego termometru cyfrowego z niebieskim wyświetlaczem alfanumerycznym 2x16 znaków. Moduł współpracuje z cyfrowymi czujnikami DS18B20. Do modułu można podłączyć od 2 do 24 takich czujników.
Każdemu czujnikowi z osobna możemy przypisać unikalny opis np. POKÓJ, GARAŻ, PIEC, PIWNICA itp. Opisy te ustawiamy w MENU i możemy w dowolnym momencie zmieniać.
Temperatury kolejnych czujników mogą być wyświetlane automatycznie kolejno w ustawionych odstępach czasu lub też kolejne czujniki przełączane ręcznie za pomocą klawiatury.
W trybie automatycznym w danej chwili termometr wyświetla dwa kolejne czujniki tj. CZUJNIK1 i CZUJNIK2...odstęp czasu... następnie CZUJNIK3 i CZUJNIK4 itd. Odstęp czasowy pomiędzy kolejnymi czujnikami ustawimy w MENU.
W trybie ręcznym wyświetlane są stale dwie temperatury bez wskazywania innych. Aby wyświetlić inne temperatury naciskamy przycisk i termometr kolejno przełącza na pomiar kolejnych lub poprzednich czujników. Możemy zatrzymać się na pomiarze danych czujników i wtedy będą wyświetlane tylko te dwa, do momentu ponownego wyboru innych czujników.
Dla każdego czujnika zapamiętywana jest temperatura minimalna i maksymalna jaką zarejestrował. Możemy ją odczytać wchodząc do MENU lub wybierają 2 lub 4 tryb wyświetlania, wtedy w dolnej linijce wyświetlana jest zarejestrowana temp. MIN i MAX wyświetlanego czujnika.
Dodatkowo dla każdego czujnika możemy ustawić osobny próg alarmowy powyżej lub poniżej, którego zostanie załączone wyjście typu OC (open collertor) sterujące przekaźnikiem alarmowym lub brzęczykiem. Wyjście "zwiera" zasilany odbiornik do masy, maksymalny prąd sygnalizatora lub przekaźnika to 100mA. Moduł może służyć do sygnalizacji alarmem przed wzrostem temperatury lub spadkiem, poniżej nastawionego progu dla danego czujnika.
Do poprawnej pracy wymagane jest podłączenie zasilania napięciem stałym 9..12V oraz min. 2 czujniki DS18B20.
|
