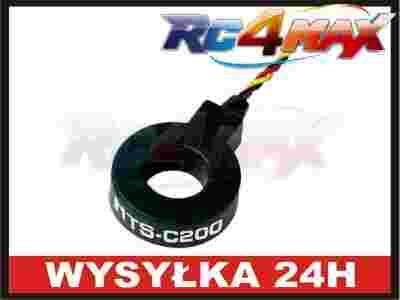

110839 HITEC - czujnik poboru prądu, HTS-C200

Sensor prądowy HTS-C200 został zaprojektowany do łatwego i dokładnego pomiaru prądu stałego o rozdzielczości 1A. Pomiar odbywa się bezstykowo poprzez odczytanie przez czujnik natężenia pola magnetycznego wokół przewodnika.


Dane techniczne:
wartość mierzonego prądu: 0-200 A
średnica wewnętrzna otworu: 10,5 mm.
średnica zewnętrzna czujnika: 22 mm.
szerokość czujnika: 7 mm.
długość przewodów: 250 mm.
waga: 7 g.


Przy montażu należy zwrócić uwagę na:
centralne umieszczenie przewodu prądowego w otworze czujnika
przewód i czujnik umocować nieruchomo
czujnik zamontować strzałką w kierunku przepływu prądu
nie umieszczać czujnika w pobliżu innych magnesów
