Dane techniczne:
Seria:S 300

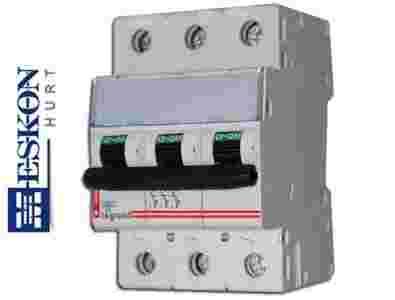

Typ:S 303 C-20
Charakterystyka: C
Prąd znamionowy In: 20A
Szerokość w modułach: 3
Liczba biegunów: 3
Napięcie znamionowe Un: 400 V~
Częstotliwość znamionowa: 50 do 60 Hz
Znamionowa zwarciowa zdolność łączenia: 6000 A
Klasa ograniczenia energii: 3
Maksymalne napięcie pracy: 440 V~
Minimalne napięcie pracy: 12 V~
Należy zapewnić,aby płynący przez wyłącznik prąd zwarciowy spowodował zadziałanie wyzwalaczy (uwzględnić impedancjć wyłącznika i przewodów).
Napięcie izolacji Ui: 500 V
Trwałość mechaniczna: 20000 przestawień
Trwałość łączeniowa: 4000 łączeń
Obudowa: Tworzywo odporne na temperaturę.
Kolor: szary, RAL 7035.
Dżwignia załączająca czarna,z możliwością plombowania.
Klasa palności materiału obudowy: VO wg UL 94
Stopień ochrony: IP 2x
Pozycja pracy: Dowolna
Mocowanie: Na wspornikach montażowych TH 37-7,5 wg PN-EN 60715.
Bistabilny zatrzask.
Przyłącza: Zaciski wejściowe tulejkowe maks. 25 mm²
Zaciski wyjściowe tulejkowe maks. 25 mm²
Chronione przed dotykiem palcem lub dłonią.
Zalecany moment dokręcania wkrętów zacisków przyłączeniowych: 2,5 Nm.
Odporność na udary: 20 gn min. 18 udarów (po 3 udary półsinusoidalne w każdym kierunku).
Czas udaru 5ms.
Odporność na drgania: 3 gn min. 30 min (po 10 minut w każdym kierunku).
10 do 50 Hz
Temperatura otoczenia: Magazynowanie: -55...+55oC
Podczas pracy: -25...+55oC
Przy pracy poniżej 0oC aparat należy zabezpieczyć przed oszronieniem (grzałka lub elementy stałe wydzielające ciepło).
Odporność klimatyczna: Klimat strefy 23/83,40/93 i 55/20 wg DIN 50015/08.75.
Klimat zmienny KFW wg DIN 50017/10.82.
Sygnalizacja załączenia: Oznaczenie na dźwigni załączającej:
Kolor czerwony = styki zwarte = I-ON
Kolor zielony = styki otwarte = O-OFF
Zgodność z normą: EN-60898
