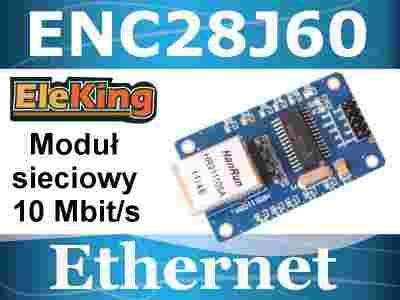

Moduł sieciowy Ethernet ENC28J60

Dane techniczne

Napięcie zasilania: 3,3V (!)

Poziom I/O: 3,3V lub 5V

Prędkość transmisji: 10Mbit/s

Wymiary: 56mm x 34mm x 16mm [dł x szer x wys]

Moduł sieciowy Ethernet ENC28J60
Opis modułu

Moduł wyposażony w kontroler Ethernet ENC28J60 firmy Microchip pozwala na komunikację mikrokontrolerów, oraz modułów Arduino z siecią Ethernet. Moduł komunikuje się za pomocą interfejsu SPI i toleruje poziom I/O na poziomie 5V (również na pinie RESET). Częstotliwośc
linii SPI wynosi 20Mhz, a prędkość transmisji do 10Mbit. Moduł wyposażony w gniazdo
RJ-45 z wbudowanym transformatorem separującym, oraz dwiema diodami kontrolnymi
stanu transmisji danych. Układ wyposażony jest w pamięć adresu MAC oraz posiada
zaimplementowaną warstwę fizyczną PHY. Moduł jest całkowiecie zgodny ze
standardem IEEE 802.3 Moduł kompatybilny z mikrokontrolerami STM, ARM,
PIC, AVR, oraz z platformą Arduino.

Opis wyprowadzeń

VCC napięcie zasilania

GND masa

RESET aktywowany stanem niskim (wewnętrzny pull-up)

CS wybór urządzenia SPI (wewnętrzny pull-up)

SCK wejście zegarowe SPI

SI linia danych

SO linia danych

CLKOUT wyjściowa linia zegarowa

WOL nie podłączony

INT przerwanie wewnętrzne
