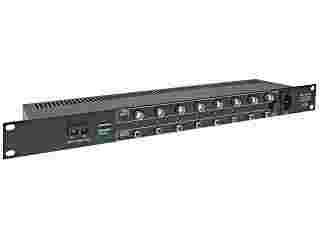

ŚWIATŁOWODOWY NADAJNIK OFT-881-TX/2MM 8X VIDEO +8X AUDIO +RS-485

Nadajnik światłowodowy OFT–881-TX/2MM, wraz z odbiornikiem OFT–881-RX/2MM pozwala na transmisję do 8 sygnałów analogowych video, 8 sygnałów audio oraz 1 kanału danych telemetrycznych (RS485) dwoma włóknami wielomodowymi do 1,5 km. Jednym włóknem transmitowane są sygnały audio/video natomiast drugim RS485.

Do poprawnej transmisji tylko sygnałów audio/video wystarczy połączenie jednowłóknowe. Transmisja sygnału RS485 jest jednokierunkowa i odbywa się w kierunku przeciwnym niż transmisja audio/video (RS485 jest transmitowany z odbiornika do nadajnika).

Umożliwia to sterowanie np. obrotnicami. Urządzenie współpracuje z dowolnymi kamerami CCTV. Przystosowane jest do pracy ciągłej, w pomieszczeniach zamkniętych, w szafie typu RACK lub jako wolnostojące.

Schemat poglądowy transmisji optycznej:
1) Kamery 2) obrotnica RS-485 3) video (8 wejść) 4) RS-485 (1 wyjście) 5) audio (8 wejść) 6) światłowód max. 1,5 km 7) video (8 wyjść) 8) RS-485 (1 wejście) 9) audio (8 wyjść) 10) Rejestrator 11) Monitor 12) Klawiatura sterująca

PARAMETRY OPAKOWANIA

Wymiary (Dł. x Szer. x Wys.): 500x145x60 mm

Rodzaj: Karton

Waga brutto: 1.700 kg

Liczba kanałów video 8 szt. PAL/SECAM/NTSC

Typ złącz video BNC

Napięcie wejściowe video / impedancja 1 Vpp / 75 Ω

Pasmo video 6.5MHz (-3dB)

Rozdzielczość video 8 bit

Liczba kanałów audio 8

Typ złącz audio RCA (CINCH)

Napięcie wejściowe audio 1.5V Vpp

Impedancja wejściowa/wyjściowa audio 239kΩ / 32Ω

Pasmo audio 30Hz ... 14kHz (-3dB)

Rozdzielczość audio 10 bit

Format transmisji danych telemetrycznych jednokierunkowy RS485

Maksymalna przepływność RS485 1000kbit/s

Jitter kanału RS485 80 ns

Nadajnik / odbiornik optyczny Laser Fabry-Perot / dioda PIN

Kodowanie 8B/10B

Długość fali optycznej 1310 ±40nm

Przepływność binarna 1.244 Gbit/s (OC24)

Zasięg transmisji max. 1.5 km

Kierunek transmisji RS485 OFT-881-RX/2MM ⇒ OFT-881-TX/2MM

Liczba włókien 2

Jitter {| 40ps

Zalecane włókno Wielomodowe 50/125μm lub 62.5/125μm MMF

Złącze optyczne 2 x SC Physical Contact

Budżet mocy optycznej typ. 16 dB

Zasilanie 230V AC

Pobór mocy {| 10W

Obudowa Rack 1U (19')

Wymiary 490 x 250 x 44 mm

Waga 1.6 kg

Temp. pracy 0°C ... 70°C

Dopuszczalna wilgotność względna 0% ... 95%
