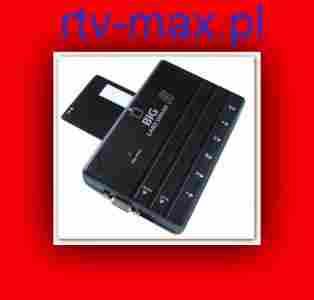

Big II :

Jest to następca BIG ver1 , zmieniono całkowicie sposób komunikacji serwer<>karta oraz wprowadzono kilka modyfikacji sprzętowych, pozwoliło to na znaczne skrócenie czasu dostępu do serwera ( kanały w tunerze przełączają się o wiele szybciej)

Urządzenie przewidziane do obsługi max 6kanałów (tor transmisji TTL).

- linia transmisyjna bez układów pośredniczących pozwala na połączenie serwer<>karta na odległość: (max 50m przewód płaski telefoniczny,max 150m skrętka Ethernet 5kat)

- serwer posiada dwie diody LED sygnalizujące zasilanie, transmisję danych z kartami oraz tryb BootLoadera

- zabezpieczenie przepięciowe niweluje możliwość uszkodzenia urządzenia

-wymiana oprogramowania odbywa się poprzez port RS232 (możliwa jest także wymiana oprogramowania kart klienckich poprzez serwer, nie jest wtedy wymagany dodatkowy programator Phoenix) - więcej w dziale "Oprogramowanie"

- wymagane zasilanie napięciem stałym stabilizowanym min 7.5V 200mA (gniazdo DC10 + na bolcu), nie należy stosować zasilaczy impulsowych !!!)

- wymiary 120x80x29 (obudowa)

Instalacja (na co zwracać uwagę):

1. Instalacje karty oraz okablowania należy wykonywać przy wyłączonym zasilaniu serwera

2. Oryginalną kartę umieszczamy w slocie serwera stykami do dołu

3. Po załączeniu zasilania dioda czerwona wskazuje poprawne zasilanie serwera a dioda zielona powinna zacząć migać ( jedynie w trybie wymiany oprogramowania dioda ta powinna się świecić ciągle)

4. Przy zarabianiu kabla z wtyczką RJ11 należy zwrócić uwage aby użyć wtyczek 4/6 a nie 4/4.

Schemat zarobienia wtyczek RJ11 (4/6):
