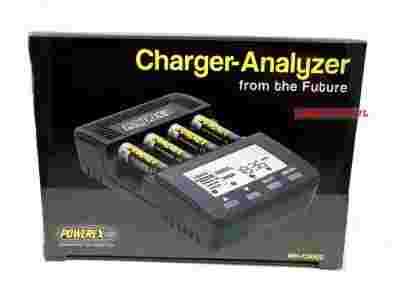

Opis ładowarki MH-C9000
Specyfikacja:
Typ akumulatorków AA/AAA NiCd i NiMH
Napięcie wejściowe AC/DC adaptera 100-240V AC
Zakres prądu ładowania: 200mA-2000mA
Charakterystyka ładowarki:
- cztery niezależne komory ładowania baterii AA/AAA
- podświetlanie wyświetlacza LCD
- wyświetlanie pojemności napięcia czasu oraz natężania prądu
- pięć trybów pracy: ładowanie, odświeżanie, analiza, formowanie, rozładowywanie oraz praca cykliczna
- możliwość wyboru jednego z 19 prądów ładowania (od 0,2 do 2,0A)
- możliwość wyboru jednego z 10 prądów rozładowania (od 0,1 do 1,0A)
Cecha Wartość
Prądy ładowania [mA] 200 - 2000
Prądy rozładowania [mA] 100 - 1000
Ilość trybów pracy 6
Pamięć pojemności 12 zapisów
Wielkość wyświetlacza [cm] 8,9 x 3,8
TRYBY PRACY
Tryb ładownia:
- ładuje baterie zgodnie z zadanymi parametrami
- użyteczny, gdy użytkownik potrzebuje naładować akumulatory bez konieczności sprawdzenia pojemności. Zalecany w przypadku ładowania znanych używanych już wcześniej akumulatorków
Tryby odświeżania i analizy:
- ładuje do pełna, odpoczywa ok. 1h rozładowuje, odpoczywa ok. 1h i następnie ponownie ładuje do pełna akumulatory. Parametry ładowania / rozładowania mogą zostać zaprogramowane przez u
żytkownika.
- po zakończeniu cyklu wyświetla się raport pojemności
- użyteczny w przypadku konieczności poznania rzeczywistej pojemności akumulatorów lub w przypadku ładowania akumulatorów o zmniejszonej w wyniku zużycia pojemności
- dla akumulatorów NiMH tryb zalecany raz na ok. 10 ładowań
Tryb formatowania:
- dokonuje 16-godzinnego, wolnego ładowania (0.1C), następuje odpoczynek ok. 1h, rozładowanie (0.2C), odpoczynek 1h i ponowne ładowanie (0.1C)
- zalecane dla fabrycznie nowych akumulatorów. Zalecane tak że dla akumulatorów dla których tryb odświeżania i analizy nie przynosi pożądanych efektów
- dla akumulatorów NiMH tryb zalecany raz na ok. 30 ładowań
- wymaga ok. 39 do 45 godzin na przeprowadzenie pełnego cyklu
- ten proces powoduje sprawdzenie pojemności akumulatorów zgodnie ze standardami IEC
Tryb rozładowania:
- rozładowuje baterie zgodnie z zadanymi parametrami
- użyteczny do sprawdzenia stopnia na ładowania niepełnych baterii
- cykl kończy się pozostawieniem nie na ładowanych akumulatorów
Tryb cykliczny:
- dokonuje cyklu ładowania – rozładowania zaprogramowaną ilość razy
- cykl kończy się na ładowaniem akumulatorów
Poniższa tabela przedstawia sugerowane tryby pracy w zależności od stanu akumulatorów.
Stan akumulatorów Sugerowany tryb pracy
Fabrycznie nowe akumulaotry Formowanie
Akumulatory NiMH, regularnie używane (co najmniej raz na 2 tygodnie) Ładowanie
Akumulatory przechowywane więcej niż 2 tygodnie, ale nie więcej niż 3 miesiące Odświeżanie i analiza
Akumulatory przechowywane dłużej niż 3 miesiące Formowanie
Akumulatory częściowo zużyte Odświeżanie i analiza 1-3 razy
OBSŁUGA
1. Podłącz zasilacz do ładowarki a następnie do sieci (100-240V, 50-60Hz)
2. Włóż akumulatory AA lub AAA (w przypadku ładowania tylko dwóch baterii, zaleca się korzystanie z komory nr 1 i 4 co zapewni równomierne chłodzenie baterii)
3. Na ekranie pojawi się informacja o wyborze trybu pracy. Klawiszami „UP” i „DOWN” wybierz tryb i potwierdź wybór klawiszem „ENTER”. Jeżeli nie zostanie przyciśnięty żaden przycisk ładowarka rozpocznie ładowanie domyślne z parametrami 1000mA.
Po wyborze trybu Ładowania (Charge)
Ładowarka zapyta o wybór prędkości ładowania (SET CHG RATE). Klawiszami UP i DOWN wybierz tryb i potwierdź wybór klawiszem ENTER.
Po wyborze trybu Odświeżania i Analizy (Refresh And Analyze)
Ładowarka zapyta o wybór prędkości ładowania i rozładowania (SET CHG RATE / SET DISHING RATE). Klawiszami UP i DOWN wybierz tryb i potwierdź wybór klawiszem ENTER.
Po wyborze trybu Formowania (Break-In)
Ładowarka zapyta o wybór pojemności akumulatora w celu oszacowania czasów rozładowania / ładowania (SET BATTERY CAPACITY).
Klawiszami UP i DOWN wybierz pojemność i potwierdź wybór klawiszem ENTER.
Po wyborze Rozładowania (Discharge)
Ładowarka zapyta o wybór prędkości rozładowania (SET DISHING RATE). Klawiszami UP i DOWN wybierz tryb i potwierdź wybór klawiszem
ENTER.
Po wyborze trybu ładowania cyklicznego (Cycling)
Ładowarka zapyta o wybór prędkości ładowania i rozładowania (SET CHG RATE / SET DISHING RATE) oraz ilość cykli (SET CYCLES). Klawiszami UP i DOWN wybierz tryb i ilość cykli i potwierdź wybór klawiszem ENTER.
Ze względów bezpieczeństwa ładowarka zawsze na początku każdego cyklu wykonuje tzw. test bezpieczeństwa. Jeśli wykryje potencjalnie
Niebezpieczną sytuację (stan akumulatorów, polaryzacja itp.) na ekranie pojawia się napis HIGH.
Zazwyczaj napis pojawia się w przypadku zainstalowania bardzo długo przetrzymywanych akumulatorów lub baterii alkalicznych. Jeżeli użytkownik uzna to za bezpieczne (np. napis pojawił się z powodu wieku akumulatorów a nie złego pod łączenia czy typu akumulatorów / baterii) można kontynuować pracę. Podczas pracy ładowarka pokazuje dane
ładowania dla każdej celi niezależnie. Naciśnięcie klawisza SLOT powoduje przełączenie do wyświetlania danych z kolejnych cel.
|
