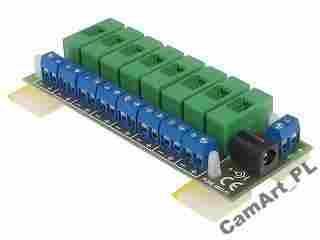

ŁĄCZÓWKA ZASILANIA LZ-8/E
LZ-8/E jest urządzeniem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 8 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu (brak świecenia oznacza przepalenie bezpiecznika). LZ-8/E posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiej łączówki LZ-8/E.
Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75, zasilającymi kamery. Kabel do telewizji przemysłowej YAP75-0,59/3,7+2x0,5 posiada 2 żyły po 0,5mm2. Rezystancja teoretyczna to 3,4Ω/100m. Producent przewodu podaje 5,5Ω/100m. Zasilając kamerę napięciem 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w tabelce.
|
Max. Prąd
|
Długość dla R=3,4Ω/100m
|
Długość dla R=5,5Ω/100m
|
|
150mA kamera
|
98 metrów
|
60 metrów
|
|
650mA kamera + termostat
|
22 metry
|
14 metrów
|
Są to więc maksymalne odległości, jakimi możemy zasilać kamery na 12V, przy użyciu kabla YAP-75-0,59/3,7+2x0,5.
Elementy dystansowe samoprzylepne umożliwiają łatwy montaż płytki drukowanej.
Bezsprzeczną zaletą stosowania LZ-8/E przy systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku indywidualnego zabezpieczenia dla każdego toru prądowego, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.
DANE TECHNICZNE
|
Ilość wyjść zasilania:
|
8
|
|
Ilość wejść zasilania:
|
2
|
|
Maksymalne napięcie zasilania:
|
DC 0-24V (typowo 12V)
|
|
Maksymalny prąd zasilania:
|
Listwa zaciskowa: 8 A
Gniazdo 2.1/5.5mm: 4 A
|
|
Maksymalny prąd jednego wyjścia:
|
1A
|
|
Typ wkładek bezpiecznikowych:
|
1A/250V, 5/20mm, zwłoczne
|
|
Typ złącz wejść zasilania:
|
Gniazdo 2.1/5.5mm / zaciski kablowe
|
|
Typ złącz wyjść zasilania:
|
Zaciski kablowe
|
|
Temp. pracy / wilgotność wzgl.:
|
-50°C ... 55°C / < 95%
|
|
Wymiary (szer. x wys. x gł.) / waga:
|
116x46x25mm / 60g
|
WAGA TOWARU : 0,065 kg.
