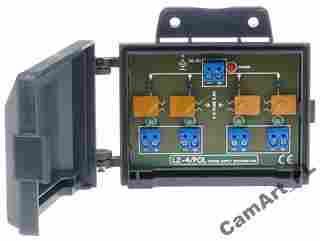

ŁĄCZÓWKA ZASILANIA LZ-4/POL
LZ-4/POL jest urządzeniem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 4 wyjścia, z których każde zabezpieczone jest bezpiecznikiem polimerowym i posiada diodę LED informującą o jego zadziałaniu (brak świecenia oznacza "przepalenie" bezpiecznika). Gdy nastąpi przeciążenie któregoś z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C), oraz gaśnie dioda LED. Przez nagrzany bezpiecznik płynie niewielki prąd. Po ustaniu przyczyny przeciążenia bezpiecznik samoczynnie wraca do stanu pierwotnego.
Urządzenie idealnie nadaje się do połączenia zasilacza z przewodami YAP75, zasilającymi kamery. Kabel do telewizji przemysłowej YAP75-0,59/3,7+2x0,5 posiada 2 żyły po 0.5mm². Rezystancja teoretyczna to 3.4Ω/100m. Producent przewodu podaje 5.5Ω/100m. Zasilając kamerę napięciem 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w tabelce.
|
Max. Prąd
|
Długość dla R=3.4Ω/100m
|
Długość dla R=5.5Ω/100m
|
|
150mA kamera
|
98 metrów
|
60 metrów
|
|
650mA kamera + termostat
|
22 metry
|
14 metrów
|
Są to więc maksymalne odległości, jakimi możemy zasilać kamery na 12V, przy użyciu kabla YAP-75-0,59/3,7+2x0,5.
Obudowa umożliwia zamontowanie jej za pomocą wkrętów lub opaski zaciskowej do masztu lub ściany (opaska, wkręty nie wchodzą w skład zestawu).
Bezsprzeczną zaletą stosowania LZ-4/POL w systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku LZ-4/POL, które osobno zabezpiecza każdy tor prądowy, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.
DANE TECHNICZNE
|
Liczba wyjść zasilania:
|
4
|
|
Liczba wejść zasilania:
|
1
|
|
Maksymalne napięcie zasilania:
|
DC 24V (typowo 12V)
|
|
Maksymalny prąd zasilania:
|
10 A
|
|
Maksymalny prąd jednego wyjścia:
|
2.5 A
|
|
Typ bezpieczników:
|
Polimerowe
|
|
Typ złącz wejścia zasilania:
|
Zaciski kablowe
|
|
Typ złącz wyjść zasilania:
|
Zaciski kablowe
|
|
Temp. pracy / wilgotność wzgl.:
|
-50°C ... 55°C / <95%
|
|
Wymiary (szer. x wys. x gł.) / waga:
|
120 x 91 x 37 mm / 90 g
|
UWAGA! W przypadku stosowania zasilaczy z wbudowanym zabezpieczeniem przeciwzwarciowym, zabezpieczenie to może zadziałać wcześniej niż bezpiecznik polimerowy.
WAGA TOWARU : 0,09 kg.
