- napięcie odniesienia:

          REF01: 10V

          REF02: 5V

- napięcie wejściowe:

          REF01: 12÷40V

          REF02: 7÷40V

- regulacja napięcia odniesienia: ±300mV;

- niedokładność napięcia odniesienia: 1%;

- temperaturowy współczynnik napięcia odniesienia: typ. 20ppm/°C dla -40÷85°C;

- zmiana napięcia odniesienia przy zmianie napięcia wejściowego: 0.009%/V;

- zmiana napięcia odniesienia przy zmianie prądu obciążenia: 0.006%/mA;

- temperaturowy współczynnik zmian napięcia na wyjściu TEMP (dla REF02): 1.96mV/°C;

- pobór prądu: 1mA;

- maksymalny prąd wyjściowy: 10mA;

- napięcie szumów:

          REF01: 30µV p-p

          REF02: 15µV p-p

- temperatura pracy: -40÷85°C;

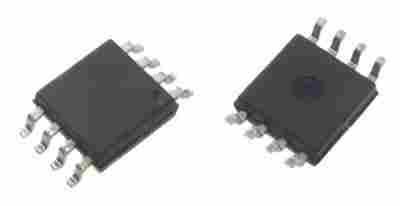

- dostępne w obudowie: PDIP08, SOP08.

Typical Operating Circuit



Pin Configuration

Szeregowe czy równoległe?

Szeregowe źródło napięcia odniesienia swoją konstrukcją przypomina trzykońcówkowy stabilizator napięcia; jest ono przystosowane do pracy z niższymi prądami i odznacza się większą dokładnością. Z kolei źródło równoległe przypomina diodę Zenera, charakteryzuje się jednak znacznie lepszymi parametrami.

- źródła szeregowe oferują większą dokładność napięcia oraz lepszą stabilność temperaturową niż źródła równoległe;

- źródła równoległe mogą pracować przy mniejszych prądach oraz większych napięciach wejściowych niż źródła szeregowe;
