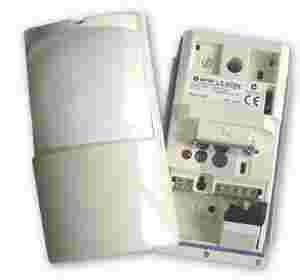

| Zewnętrzny czujnik ruchu LX 802 N - metoda detekcji: PIR
- zasięg detekcji: 24m x 2m
- ilość stref: 12 (multi-level), 4 (pet alley)
- wykrywalna prędkość ruchu: 0,3-1,0m/s
- czułość: możliwość wyboru 3 pozycji
- zasilanie: 10,8-13,2V
- pobór prądu: 25mA maks. przy 12V
- czas trwania alarmu: 2(±1)s
- wyjście alarmowe: wybór pomiędzy N.O. lub N.C. 28V= 0,2A maks.
- styk sabotażowy: N.C., otwarty po zdjęciu obudowy;
- ilość impulsów: 2 lub TEST (1 impuls)
- czas przygotowania do pracy: około 60s
- dioda sygnalizacyjna: LED świeci podczas detekcji
- temperatura pracy: -20°C ÷ +50°C
- wilgotność: 95% maks.
- wysokość mocowania:
- Multi-level (2,5m maks.)
- Pet alley (1,2-1,5m)
- miejsce zamocowania: ściana
- masa: 190g
- wymiary(wys. x szer. x dł.): 141 mm x 74,8mm x 57,5mm
- stopień ochrony obudowy: IP54
- opatentowany filtr światła białego (Double Conductive Shielding)
- naklejki umożliwiające wyłączenie poszczególnych stref detekcji
Technologia Optex... Seria czujek LX charakteryzuje się solidną, wodoszczelną budową, zaprojektowaną specjalnie do zastosowań zewnętrznych o krótkim zasięgu. Zarówno model szerokokątny jak i kurtyna posiadają zaawansowane cechy regulacji czułości i zakresu detekcji, a także wbudowany czujnik światła umożliwiający pracę zarówno w trybie dziennym jak i nocnym. Seria LX802N jest wysoce uniwersalna. Specjalne lustro umieszczone wewnątrz czujki umożliwia ustawienie charakterystyki czujki na tryb „Pet Alley", a filtr światła białego (Double Conductive Shielding) zapewnia odporność czujek na zakłócenia spowodowane przez silne źródła światła. Filtr światła białego „Double Conductive Shielding"... Czujki wyposażone w opatentowany filtr światła białego „Double Conductive Shielding" posiadają zdolność filtracji fal światła widzialnego oraz fal elektromagnetycznych, zapewniając stabilne warunki pracy najbardziej wrażliwym na zakłócenia komponentom czujki.
Rys.1 Filtr światła białego. Technologia filtracji fal z zakresu światła widzialnego... Technologia filtracji fal światła widzialnego, zapobiega powstawaniu „fałszywych alarmów", kiedy w kierunku czujnika zostanie skierowany silny strumień światła np. z lampy halogenowej. „Fałszywe alarmy" nie są generowane nawet wtedy, gdy w kierunku czujnika zostanie skierowane światło reflektorów samochodowych z odległości 30cm. „Fałszywe alarmy" są równie często powodowane przez bezpośrednie bądź odbite silne światło słoneczne. Filtr „Double Conductive Shielding" zapewnia ochronę przed bezpośrednim oświetleniem silnym strumieniem światła do 100000 luksów. Najbardziej prawdopodobne scenariusze powstawania „fałszywych alarmów" to wczesny ranek lub wieczór, gdy słońce znajduje się nisko nad horyzontem albo w wyniku odbicia światła słonecznego od gładkiej powierzchni. Rzadko jednak przekracza ono 50000 luksów, a czujki wyposażone w taki filtr nie będą generowały „fałszywych alarmów" z tego powodu. Należy jednak pamiętać, że widmo słońca posiada również zakres podczerwieni, które wykrywają czujki co w pewnych sytuacjach - strumień światła znajdzie się w bezpośrednio w strefie detekcji i spełnione będą pozostałe warunki aktywacji alarmu - może powodować stany alarmowe. Technologia filtracji fal elektromagnetycznych... Zastosowanie filtru „Double Conductive Shielding" zwiększa odporność na zakłócenia elektromagnetyczne o natężeniu 30V/m i większym, w szerokim zakresie częstotliwości. Oznacza to, bardzo wysoki stopień ochrony przed zakłóceniami np. umieszczenie 10W nadajnika w odległości ok. 30cm od czujki nie spowoduje zaburzeń jej pracy t.j. „fałszywych alarmów". Takie parametry są możliwe dzięki możliwości ekranowania w całości układów elektronicznych odpowiedzialnych za wstępne wzmocnienie sygnałów elektrycznych generowanych przez piroelement.
Rys.2 Zasięg. |
