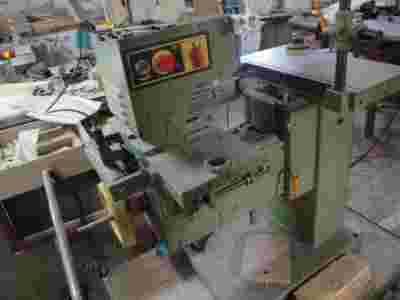

Wiertarko-frezarka GOMAD WF-20
- Producent: GOMAD
- Typ maszyny: Wiertarko-frezarka
- Model: WF-20
- Rok produkcji: 1994
Opis
Wiertarko-frezarka WF-20 przeznaczona jest do wykonywania otworów cylindrycznych i frezowania otworów podłużnych (gniazd) w różnego rodzaju elementach z drewna litego, iglastego lub liściastego, ewentualnie w elementach z płyt wiórowych, pilśniowych twardych lub sklejki. Wiertarko – frezarka służy do wykonywania otworów pod kołki i gniazd pod zamki. Wiercenie otworów następuje głowicami wiertarskimi lub wiertłem pojedynczym według szablonu. Rozstawy otworów na szablonie wynoszą 16, 22, 25, 32 mm. WF-20 znajduje zastosowanie w fabrykach mebli, zakładach stolarki budowlanej i innych zakładach przemysłu drzewnego.Dane techniczne
Max. średnica wiercenia i frezowania 20 mm
Największa głębokość wiercenia 180 mm
Największa długość frezowania 180 mm
Wymiary powierzchni stołu - długość/szerokość 280/600 mm
Największa odległość od powierzchni stołu od osi wrzeciona 130 mm
Prędkość obrotowa wrzecion 2800 obr./min
Moc silnika 2,2 kW
Wymiary gabarytowe - długość/wysokość/szerokość 1240/1350/800 mm
Zapotrzebowanie powietrza do ssawy odciągu trocin 300-350 m3/h
Prędkość powietrza w instalacji odciągowej 19-22 m/s
Średnica przyłączeniowa końcówki ssawy 80 mm
Ciężar 350 kg
Parametry maszyny
Blokada Wrzeciona |
|
Długość Stołu |
|
Docisk Pneumatyczny |
|
Grubość Obrabianych Elementów mm |
|
Liczba Głowic szt. |
|
Liczba tłoków szt. |
|
Liczba Wrzecion szt. |
|
Maksymalna Długość Robocza mm |
|
Maksymalna Szerokość Robocza mm |
|
Maszyna posiada oznaczenie CE |
|
Maszyna używana |
|
Moc Silnika Głównego kW |
2,2 |
Napięcie zasilające V |
220V/380V |
Obroty silnika obr/min. |
2800 |
Obroty Wrzeciona obr/min |
2800 |
Osłony Bezpieczeństwa |
|
Regulacja Ręczna |
|
Sprawna Technicznie |
|
Stan Bardzo Dobry |
|
Waga maszyny kg |
350 |
Wymiary Maszyny dł. x szer. x wys. mm |
1240X1350X800 |
Wymiary Stołu mm |
280X600 |
Wysokość obróbki mm |
180 |
Zakres Roboczy Osi X mm |
200 |
Zakres Roboczy Osi Y mm |
600 |
Zakres Roboczy Osi Z mm |
|
W razie pytań prosimy o kontakt z nr. (+48) 602 [zasłonięte] 599, gdzie postaramy się odpowiedzieć na wszelkie pytania.
|
