Trafo TRANSFORMATOR GLOSNIKOWY 10 W ! 2 x EL84

02-08-2012, 0:30
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 24.99 zł

Użytkownik daniel761

numer aukcji: 2444355084

Miejscowość Polska

Koniec: 04-07-2012 13:54:54

WITAJ NA MOJEJ AUKCJI !

POLECAM TRANSFORMATOR

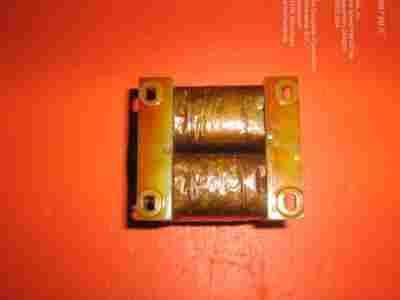

Trafo sieciowe w roli transformatora głośnikowego
w układzie przeciwsobnym.

Chodzi oczywiście o transformatory z rdzeniem typu "O" - zwijane z taśmy lub składane z blaszek "I". Dlaczego? Odpowiedź jest bardzo prosta, takie trafo posiada dwa osobne karkasy umieszczone na dłuższych ramionach rdzenia, na których to karkasach nawinięte są dwie osobne, równe co do liczby zwojów połówki uzwojenia pierwotnego. Zazwyczaj wyprowadzenia [b] i [c] tych "połówek" nie są ze sobą połączone lub połączone są za pomącą kawałka przewodu na zewnątrz . Mamy więc taką oto sytuację, w której dysponujemy gotowym transformatorem z dwoma osobnymi uzwojeniami równoważnymi jednemu uzwojeniu z wyprowadzonym środkiem. Przykładem niech będzie pospolity transformator sieciowy TS40 (220V/9V) na rdzeniu zwijanym. To trafo wręcz idealnie nadaje się do zastosowania we wzmacniaczu na dwóch EL84, 6L6 lub rosyjska 6P14P. Na podstawie MOICH POMIARÓW w uzwojeniu pierwotnym znajduje się 2 x 1320 zwojów, a więc wystarczająco dużo dla dobrego przenoszenia basów. Zaciskami anodowymi będzie uzwojenie pierwotne, natomiast wspólnie połączone(środek pierwotnego) to po prostu CT (central tap) podłączony do plusa zasilacza anodowego. Przekładnia n (w zaokrągleniu) wynosi 220 : 9 = 24. Przy głośniku czteroomowym mamy więc przeniesienie na stronę pierwotną impedancji ok. 2400 omów, a przy ośmioomowym - ok. 4800 omów, co z powodzeniem pokrywa dość elastycznie potrzeby w/w lamp. Oczywiście obydwa uzwojenia wtórne łączymy

Do transformatora dołączam opis podłączenia

Moc transformatora głośnikowego ok. 10-12W

WYMIARY ZEWNĘTRZNE;

WYSOKOŚĆ - 5,5cm

PODSTAWA - 7cm x 6cm

Pytania? [zasłonięte]@wp.pl

603-[zasłonięte]-156

74/[zasłonięte]813-93

POLECAM

TRAFA SĄ UŻYWANE 100% SPRAWNE

PS.POSIADAM DUŻO RÓŻNYCH TRANSFORMATORÓW.

ok.100sztuk od 2W do 1000W.
