NOWA GENERACJA TOKAREK
SZYBKIE PRECYZYJNE MOCNE

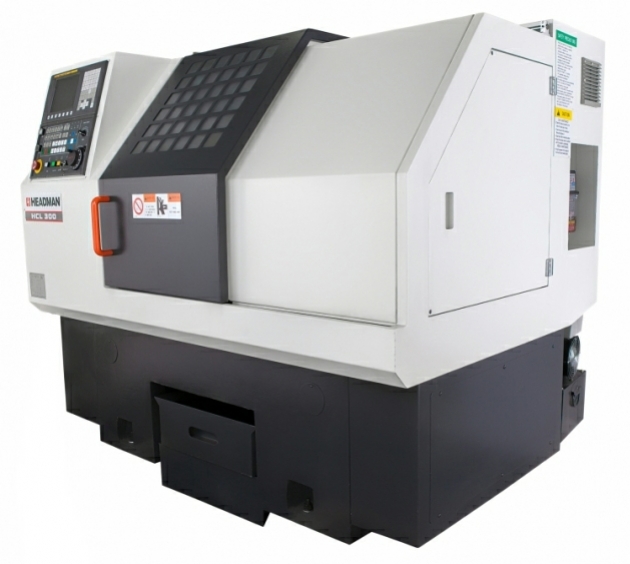

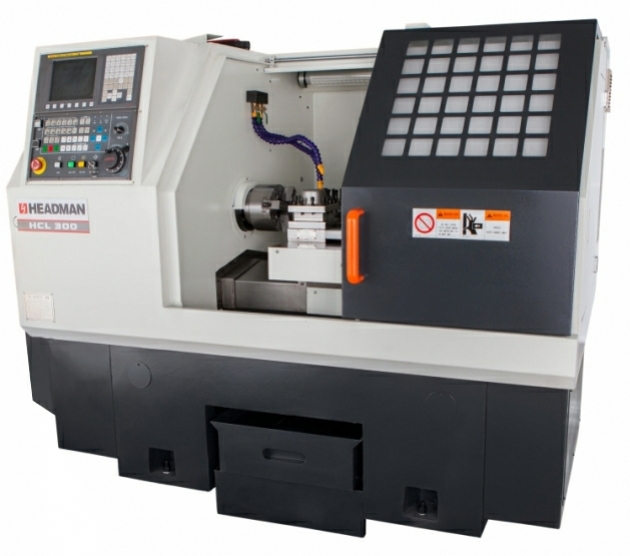

TOKARKA CNC HCL300
z płaskim łożem
System FANUC - jest to jeden z najpopularniejszych systemów w europie do sterowania tokarek CNC. Obsługa fanuc-a jest prosta i łatwa dla każdego operatora i najmniej awaryjna.
PRECYZJA
Dzięki zastosowaniu innowacyjnych rozwiązań w tokarce tej można uzyskać: dokładność i powtarzalność pozycjonowania w osi X/Z 0,006 mm ( dla zwykłych tokarek CNC często wynosi ona: 0,01mm )
WYDAJNOŚĆ
Duży silnik 4 kW zapewnia duży moment obrotowy już przy najniższych obrotach.
Opis maszyny
- Całkowity system osłon o estetycznym wyglądzie.
- Liniowe prowadnice o wysokiej prędkości zapewniają one szybki i stabilny posuw osi X i Z.
- Łożysko kulkowe zapewnia maksymalną wydajność i precyzję.

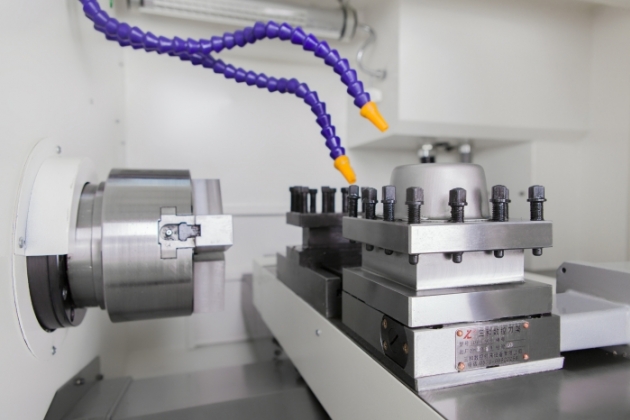

- Oprawka do zespołu noży, oprawka o 4 pozycjach oraz rewolwer o 6 pozycjach to opcjonalne wyposażenie maszyny.
- Świetny system chłodzenia i nowoczesny zbiornik chłodzący zapewniają toczenie i cięcie o dobrej jakości.
Tokarka o wielorakich zastosowaniach
Przykładowe detale wykonane na tokarce
|
Parametry techniczne
|
|
MAKSYMALNA DŁUGOŚĆ TOCZENIA NAD ŁOŻEM
|
350 mm
|
|
MAKSYMALNA DŁUGOŚĆ TOCZENIA NAD SUPORTEM
|
330 mm
|
|
MAKSYMALNA DŁUGOŚĆ ROBOCZA
|
160 mm
|
|
PRZELOT WRZECIONA
|
49 mm
|
|
OBROTY WRZECIONA
|
300 - 3400 obr/min
|
|
MOC SILNIKA GŁÓWNEGO
|
4 kW
|
|
TYP ŁOŻA/TYP PROWADNIC
|
płaskie / liniowe
|
|
MAKSYMALNA ŚREDNICA WAŁKA W PRZELOCIE
|
34 mm
|
|
PRZESUW W OSI X/Z
|
300/350 mm
|
|
PRĘDKOŚĆ OSI X/Z
|
12000/18000 mm/min
|
|
MOMENT SERWO MOTORU X/Z
|
6/6 Nm
|
|
TYP UCHWYTU
|
liniowy
|
|
ILOŚĆ NARZĘDZI W UCHWYCIE
|
1-6
|
|
WIELKOŚĆ UCHWYTU NARZĘDZIOWEGO
|
20 x 20 mm
|
|
TYP KONIKA
|
manualny
lub
hydrauliczny
|
|
KOŃCÓWKA TULEI KONIKA
|
Morse 4
|
|
WYMIAR KOŃCÓWKI TULEI KONIKA
|
75 mm
|
|
PRZESUW TULEI KONIKA
|
120 mm
|
|
MOC POMPY CHŁODZIWA
|
120 W
|
|
UCHWYT
|
manualny
|
|
DOKŁADNOŚĆ POZYCJONOWANIA X/Z
|
0,015 mm
|
|
POWTARZALNOŚĆ X/Z
|
0,006 mm
|
|
WYMIARY
|
2200 x 1390 x 1540 mm
|
|
WAGA
|
1550 kg
|

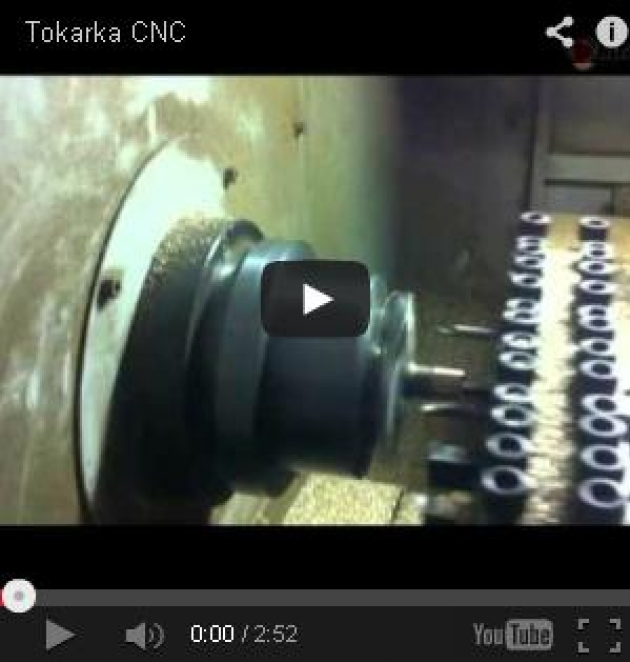

Film z pracy maszyny
Wyposażenie standardowe
- oświetlenie robocze
- uchwyt manualny
- instrukcja obsługi
