Sterownik programator dzwonka szkolnego PCZ-523.2

01-08-2012, 0:00
Aukcja w czasie sprawdzania była zakończona.
Cena kup teraz: 176,14 zł
Użytkownik mapex-hurt
numer aukcji: 2417192886
Miejscowość Pabianice
Wyświetleń: 42
Koniec: 12-07-2012 23:28:26

Dodatkowe informacje:
Stan: Nowy
Uszkodzony: Nie
info Niektóre dane mogą być zasłonięte. Żeby je odsłonić przepisz token po prawej stronie.

regulamin aukcje komentarze sklep napisz do nas

Mamy w sprzedaży wszystkie wyroby firmy F&F.

przedmiotem aukcji jest

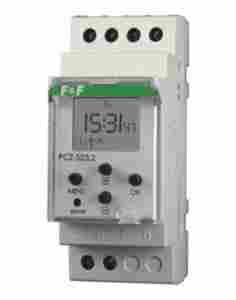

Zegar sterujący programowalny PCZ-523.2

IMPULSOWY (szkolny).

Przeznaczenie
Zegar sterujący programowalny służy do sterowania czasowego urządzeniami w układach automatyki domowej lub przemysłowej według indywidualnego programu czasowego ustalonego przez użytkownika, na przykład: do załączania dzwonków szkolnych lub innych urządzeń, które wymagają krótkich załączeń o określonych godzinach.

Działanie
Zegar załącza urządzenie o zaprogramowanej godzinie i wyłącza po ustawionym czasie (impulsie) w cyklach: dobowym, tygodniowym, dni roboczych (Pn÷Pt) lub weekendowym (So, Nd). Długość impulsu: 1s÷99min59s. Przekaźnik posiada dwie, niezależnie programowane, przełączalne linie programowe sterujące alternatywnie podłączonym odbiornikiem (pozwala to na stworzenie, np. programu sterowania dzwonkiem szkolnym dla lekcji normalnych i osobnego programu dla lekcji skróconych).



Funkcje zegara
PRACA AUTOMATYCZNA - praca według ROZKAZÓW WŁĄCZ-WYŁĄCZ zaprogramowanych przez użytkownika w pamięci zegara.
PRACA RĘCZNA - [ON] trwałe załączenie styku (poz.1-5) lub [OFF] trwałe rozłączenie styku (poz.1-6)
PROGRAM - jedna z dwóch linii programowych z indywidualnymi wpisami ROZKAZÓW WŁĄCZ-TRZYMAJ, sterująca stykiem załączającym odbiornik.
ROZKAZ WŁĄCZ-TRZYMAJ - pojedynczy wpis programu, według którego nastąpi włączenie i wyłączenie odbiornika.
CYKL PRACY - ustawialny, tygodniowy cykl, w którym realizowane są załączenia odbiornika zgodne z zaprogramowanymi ROZKAZAMI WŁĄCZ-TRZYMAJ:
* pojedynczy dzień tygodnia: Mo; Tu; We; Th; Fr; Sa lub Su.
* dni robocze: Mo Tu We Th Fr (od poniedziałku do piątku).
* dni weekendowe: Sa Su (sobota i niedziela)
* codziennie: Mo Tu We Th Fr Sa Su (od poniedziałku do niedzieli).
AUTOMATYCZNA ZMIANA CZASU - Zmiana czasu z zimowego na letni dokonywana jest automatycznie w nocy, w ostatnią niedzielę marca o godzinie 2.00 (poprzez dodanie 1 godziny do bieżącego czasu). Zmiana czasu z letniego na zimowy wykonana jest automatycznie w nocy, w ostatnią niedzielę października o godzinie 3.00 (poprzez odjęcie 1 godziny od bieżącego czasu).
DST - Daylight Saving Time - globalna nazwa czasu letniego (wolne tłumaczenie: czas pozyskiwania światła słonecznego). Funkcja umożliwiająca wyłączenie automatycznej zmiany czasu.
PODGLĄD DATY - W trybie PRACA AUTOMATYCZNA naciśnięcie przycisku OK wyświetla ustawioną datę (dd-mm-yy). Po 5sek. zegar automatycznie przejdzie do poziomu głównego.
RESTART - Restartowanie procesora specjalnym przyciskiem - konieczne w przypadku zawieszenia funkcji pracy zegara. Nie kasuje ustawień DATY i CZASU oraz wpisów KONFIGURACJI w pamięci.
ZEROWANIE PAMIĘCI ("głęboki" reset) - kasownie wszystkich wcześniejszych ustawień DATY, GODZINY i wszystkich ROZKAZÓW WŁĄCZ-TRZYMAJ z pamięci.

Dane techniczne

zasilanie 24÷264V AC/DC
prąd obciążenia <16A
styk separowany 1P
czas podtrzymania pracy zegara 6 lat (bateria litowa)
czas podtrzymania pracy wyświetlacza brak
dokładność wskazań zegara 1sek
błąd czasu ±1s/24h
dokładność nastawy czasu 1min
liczba komórek pamięci programu 250 [2×(62 pary ROZKAZÓW WŁ/TRZ / linia programowa)]
pobór mocy 1,5W
temperatura pracy -20÷50°C
przyłącze zaciski śrubowe zaciski śrubowe 2,5mm2
wymiary 2 moduły (35mm)
montaż na szynie TH-35



Pliki do pobrania:

gwarancja producenta 24 miesiące

do każdego zakupu wystawiamy paragon lub fakturę VAT

możliwy również odbiór osobisty po wcześniejszym uzgodnieniu (tylko za gotówkę) w naszej siedzibie

P.H.P.U. Mapex sp.j.

ul. św. Jana 48

95-200 Pabianice

pn-pt 9-17

tel. (42)[zasłonięte]215 31 wew.24

kliknięcie "kup teraz" oznacza akceptację naszego regulaminu
