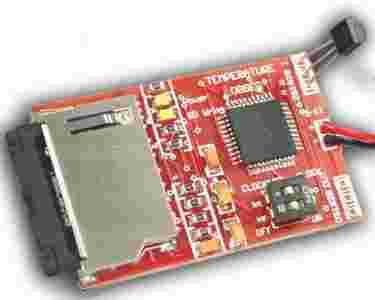

SD/MMC LOGGER REJESTRATOR TEMPERATURY

Sd/mmc logger - rejestrator temperatury jest urządzeniem do mierzenia i zapisywania temperatury na karcie sd lub mmc którą można łatwo odczytać w komputerze. Rejestrator posiada jeden cyfrowy czujnik ds18b20. Jest możliwość dołączenia drugiego czujnika ds18b20 aby móc mierzyć temperaturę w dwóch miejscach. Urządzenie idealnie nadaje się do rejestracji temperatur np w: szklarni, pokojach, piecach itp. Temperatura zapisana na karcie sd lub mmc jest łatwo formatowana np w excelu w postaci wykresów.

Opis:

Zasilanie modułu: 5-12V (bateria lub zasilacz)

Zakres pomiaru: -55°C do 125°C z dokładnością do 0,25°C

Częstotliwość zapisu pomiaru: 5s - 1 dzień (ustawiana w pliku Settings.txt - wartość od 5s do 86400s)

Długość pomiaru: Długość pomiaru jest ograniczony tylko wielkością karty.

Plik konfiguracyjny: Po włożeniu sformatowanej karty sd lub mmc do wejścia rejestratora i po włączeniu urządzenia, plik konfiguracyjny z częstotliwością zapisu pomiaru, ustawieniami led oraz godziną startową zapisze sie na karcie (Settings.txt)

Plik z zapisanymi wartościami temperatury: Temperatura jest zapisywana do pliku Value.txt . Odczyt pliku Value.txt na każdym komputerze wyposażonym w czytnik kart sd lub mmc lub za pomocą zewnętrznego czytnika kart sd/mmc na usb.

Sposób zapisu danych na kartę: Jeden pomiar składa się z -godzina, minuta, sekunda, temperatura 1 czujnik, temperatura drugi czujnik (np: 18:09:43 23,25 24,50)

Kompatybilna karta: do urządzenia pasują karty sd/mmc sformatowane do fat z domyślnymi ustawieniami alokacji. Z reguły wszystkie karty (64mb-2gb).

Praca urządzenia: Pracę urządzenia sygnalizują dwie diody led. Pierwsza dioda sygnalizuje poprawne działanie urządzenia. Druga dioda led sygnalizuje zapis pomiaru na kartę sd lub mmc. Obie diody można skonfigurować w pliku Settings.txt

Mikrokontoler: Atmega32smd

Wymiary:

Plik Settings.txt opis:

[00005|18:49:01|11] //***[00005| -5S,[86400| -1 DAY,ETC REFRESH MEASURE 5-99999*** |18:49:01| START TIME ***|11] FIRST 1 MEAN POWER LED SWITCH ON/OFF[1/0] AND SECOND 1 MEAN WRITE_SD LED SWITCH ON/OFF[1/0*** BETWEEN [ AND ] MUST BE 17CHARS

[00005| - Częstotliwość pomiaru w sekundach [od 5 do 86400]

|18:49:01| - godzina rozpoczecia pierwszego pomiaru [mozna dowolnie ustawić godzinę pierwszego pomiaru]

|11] - Ustawienie led. Pierwsza 1 oznacza led zasilania[0/1]. Druga1 oznacza led zapisu pomiaru[0/1].

[00005|18:49:01|11] - razem ma być 17 znaków żeby urządzenie dobrze odczytało ustawienia.
