UWAGA!!! PŁYTKA JEST URUCHOMIONA I TESTOWANA

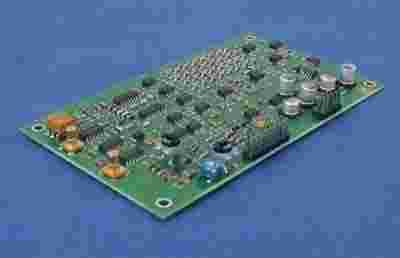

Oferuję Państwu płytkę główną transceivera pracującego w zakresie KF, tj. w zakresie 1,5-30MHz. Urządzenie oparte jest o rozwiązania homodynowe.
Zastosowane rozwiązania układowe są bardzo nowoczesne, dzięki czemu podzespół ten ma lepsze parametry niż większość popularnych, fabrycznych transceiverów KF.
Jako mieszacz wykorzystany jest układ FST3125.
Podzespół posiada bardzo rozbudowane filtry (m.cz. i polifazer).
W płytce zastosowano o wiele nowocześniejsze rozwiązania układowe w porównaniu z oryginalną płytka Pilgrim.
Nazwa ta, w tytule aukcji określa jedynie klasę urządzenia.
Urządzenie ma nowoczesny kompresor dynamiki m.cz., tj. układ SSM2167.
W torze w.cz. zastosowano oryginalny amerykański transformator w.cz. firmy Mini Circuits Laboratory typu T4-1.
Cały układ polifazera został wykonany z najwyższą starannością to znaczy zastosowane zostały jednoprocentowe precyzyjne kondensatory ceramiczne firmy MURATA.
Wszystkie kondensatory polifazera przed wlutowaniem zostały dodatkowo dobrane z dokładnością 0,2%. Zapewnia to bardzo dobre tłumienie wstęgi bocznej, a co za tym idzie, selektywność odbiornika.
Tłumienie wstęgi bocznej jest lepsze niż 55dB.
Oferowana płytka powstała po około 2-letnim okresie rozwojowym, w którym powstało kilkanaście prototypów urządzenia. Jak już wspomniano na wstępie, płytka jest uruchomiona i przetestowana w całym zakresie częstotliwości pracy. Została zmontowana przy użyciu najnowocześniejszych automatów do montażu SMD, na płytce drukowanej bardzo wysokiej jakości.
Wszystkie elementy montażowe są nowe i pochodzą z bieżącej produkcji.
Na jednej z naszych aukcji można nabyć filtry pasmowe KF, które bardzo dobrze współpracuje z oferowaną płytką.
Jako heterodynę do urządzenia można użyć syntezer DDS, ale też bez problemu sprawdzają się wszelkie generatory VFO, pochodzące z demobilowej techniki radzieckiej typu R107 R123 itp.
Kupujący otrzymuje płytkę (sprawna, uruchomiona, z gwarancją rozruchową), oraz płytę CD ze schematem i dokumentacją płytki.
Uwaga!
Urządzenie zostało zmodernizowane w stosunku do poprzedniej wersji, to znaczy uwzględniono uwagi użytkowników (występujące między innymi na forum HMSP).
Ulepszono pracę układu m.cz. (zmiana w układzie wzmacniacza wyjściowego).
Urządzenie ma wmontowany nowocześniejszy kompresor dynamiki, zawierający również bramką szumową.
Zmieniono sposób zasilania wzmacniaczy operacyjnych.
Jako złącza wejściowe i wyjściowe zastosowano złącza SMB.
Dzięki bardzo nowoczesnej technologii lutowania (specjalny rodzaj pasty) elementy wlutowane do polifazera nie zmieniają swojej wartości. Dzięki temu wzrosło jeszcze tłumienie niepożądanej wstęgi bocznej.
DANE TECHNICZNE:
Zakres częstotliwości nadawanych i odbieranych: 1,5-30MHz
Czułość (bez przedwzmacniacza w.cz., sama płytka): 0,5µV
Zasilanie: +/- 12V 150mA
Heterodyna: 4 razy większa częstotliwość od sygnału odbieranego, amplituda 3,5V
Wyjście sygnału m.cz. 0,1-5V przystosowane do głośnika o impedancji 8Ω lub więcej
Wejście i wyjście sygnału w.cz. złącza typu SMB
Zasilanie i inne sygnały: standardowe złącze o rozstawie pinów 2,54 cm
Wymiary płytki:
Szerokość: 74 mm
Długość: 126 mm
Wysokość (najwyższy element): 12 mm
Płytka jest fabrycznie nowa, udzielam gwarancji rozruchowej na płytkę.
