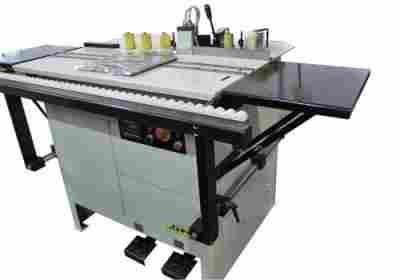

OKLEJARKA KRZYWOLINIOWA JAROMA ARCA OPK
Oklejarka stolikowa ARCA - OPK przeznaczona jest do oklejania klejem topliwym wąskich płaszczyzn prostoliniowych i krzywoliniowych taśmą z tworzyw sztucznych. Odcięcie wystających końcówek oraz obróbkę na szerokość należy wykonać na oddzielnym urządzeniu.
Oklejarka powinna być ustawiona w pomieszczeniu zamkniętym odpowiednio oświetlonym i niezapylonym gdzie temperatura powinna być wyższa od 18°C.
Zachowanie temperatury otoczenia jest bardzo istotne dla uzyskania spoiny klejowej o właściwej wytrzymałości, na co również zwracają uwagę producenci kleju.
Najczęściej stosowanymi tworzywami drzewnymi do okleinowania wąskich płaszczyzn są:
- płyta wiórowa zwykła
- płyta wiórowa laminowana i pilśniowa laminowana
- płyta paździerzowa
- sklejka
Powierzchnie wąskich płaszczyzn elementów z drewna i z tworzyw drzewnych przeznaczonych do okleinowania standotronem powinny spełniać następujące wymagania :
- płaszczyzna rzazu po obróbce skrawania powinna być gładka i prostopadła do szerokości elementów
- płaszczyzna nie powinna posiadać śladów wyrwań na krawędziach, nie powinny być na niej widoczne ślady przypaleń po obróbce narzędziami, zanieczyszczeń pyłem, tłuszczem itp.
- odchyłki na grubość nie większe jak ± 0,2mm, a kąta nie większe jak ± 0,05mm.
Oklejanie prostych elementów wykonuje się na listwach umocowanych na stole
Oklejanie elementów krzywoliniowych wykonuje się na podkładce umocowanej na stole lub do elementu obrabianego. Kształt podkładki uzależniony jest od kształtu oklejanego elementu
Uwaga :
- Przed zamocowaniem podkładki należy zdemontować listwy.
- Wysokość podkładki powinna być taka sama jak wysokość listew.
- Podkładkę wykonuje użytkownik we własnym zakresie.
- cena maszyny w wersji podstawowej
- stoliki i podpora materiału za dodatkową opłatą
Przykład obrabianych elementów :
Dane techniczne:
| Parametr |
Jednostki
|
Wymiar
|
|
Minimalna szerokość obrabianych elementów
|
mm
|
50
|
|
Minimalna długość obrabianych elementów
|
mm
|
250
|
|
Grubość obrabianych elementów
|
mm
|
16 ÷ 65
|
|
Grubość obrzeża min. - maks.
|
mm
|
0,3 - 3 PCV
|
|
Minimalny promień wewnętrzny elementu krzywoliniowego
|
mm
|
50
|
|
Posuw
|
|
ręczny
|
|
Prędkość posuwu wynikająca z obrotów rolki dociskowej
|
m/min
|
4
|
|
Napięcie zasilania
|
VAC
|
3x400 +/- 10%, 50Hz
|
|
Zapotrzebowanie mocy
|
kW
|
1,2
|
|
Wymiary gabarytowe:
- długość
- szerokość
- wysokość
|
mm
|
1530
1320
1025
|
|
Masa obrabiarki
|
kg
|
180
|
