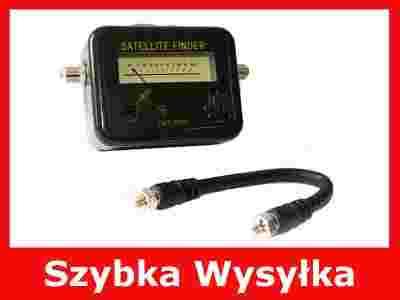

SATELITE FINDER
MIERNIK SYGNAŁU SATELITARNEGO
+ KABEL
SATELITE Finder
jest bardzo prostym i wygodnym w obsłudze urządzeniem,
do ustawiania optymalnego poziomu sygnału odbieranego przez antenę satelitarną,
bez pomocy odbiornika. Konstrukcja miernika zapewnia bardzo prostą intuicyjną obsługę.
Dzięki temu zaoszczędzimy na wysokich kosztach instalatora!
TESTER SYGNAŁU
Satelitarnej telewizji Dzięki wychyłowym i dźwiękowym (zmienna modulacja dźwiękowa) wskaźniku poziomu sygnału,
regulowanej czułości oraz bardzo łatwej obsłudze tego urządzenia,
każdy bez problemu poradzi sobie z precyzyjnym ustawieniem anteny zarówno analogowej jak i cyfrowej. Urządzenie nie wymaga baterii.
W komplecie kabelek połączeniowy od konwertera do miernika
Przed rozpoczęciem podłączenia testera upewnij się, że odbiornik satelitarny jest wyłączony !!!
- do wejścia opisanego jako "TO LNB" należy podłączyć kabel od konwertera satelitarnego LNB.
- do wejścia opisanego jako "TO REC" należy podłączyć kabel od odbiornika satelitarnego.
Upewnij się, że podłączenia są wykonane właściwie.
Włącz odbiornik satelitarny, włączy się podświetlenie skali testera, wskazówka będzie ustawiona w okolicy 1.
Wstępnie ustaw antenę satelitarna na satelitę, z którego będą odbierane programy.
Pokrętłem umieszczonym na przednim panelu testera ustaw na skali odczyt w okolicy 5.
Wykonaj precyzyjne ustawienie anteny satelitarnej oraz konwertera LNB tak, aby uzyskać maksymalny poziom.
Jeżeli odczyt osiągnie maksymalna wartość skali, przekręć pokrętło.
Ponownie wykonaj sprawdzenie ustawienia anteny i konwertera satelitarnego LNB na maksimum sygnału.
Wyłącz odbiornik satelitarny, odłącz miernik z toru pomiarowego.
Podłącz odbiornik satelitarny bezpośrednio do konwertera LNB.
Specyfikacja : Zakres częstotliwości: 950 - 2150 MHz
Zakres: -25dBm ~ +75dBm
Zakres mierzonych poziomów: LNB gain 52-60dB
Wzmocnienie: 10 dB
Czułość : 7uV under 55dB gain, 15dB three carrier C/N
Zasilanie z tunera: 13-18V DC
