Dane techniczne

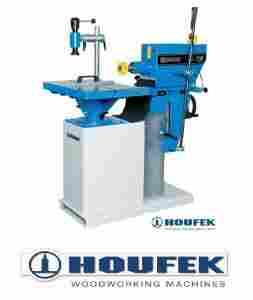

VD 20 to uniwersalna dłutarka o średniej mocy z średnicą mocowania do 20 mm. Podczas obróbki porusza się jednostka wiertarska, obrabiany element przymocowany jest do stołu roboczego. Maszynę można wyposażyć w kołkarkę, obrotowe lub opuszczane stoły, wrzeciono wiertarskie obracające się wokół osi pionowej i pneumatyczny mimośród mocujący.

Wyposażenie opcjonalne:

• Silnik 2,2 kW (3 HP)
• Dwubiegowy silnik 1,5/1,9 kW, 1500/3000 ot/min.
• Częstotliwościowy przetwornik silnika głównego
• Prowadnica wielokrotnego wiercenia - rozstawy 16-22-25-32 mm
• Dodatkowa dźwignia
• Laser
• Pneumatyczny docisk
• Nastawna prowadnica +/- 45°
• Nastawny docisk
• Equipment for fixturing of plate material
• Stop bar 1000 mm
• Lewa podpora 1400 mm
• Prawa podpora 1400 mm
• Uchwyt do wierteł
• Zestaw wierteł D=6,7,8,9,10,11,12,13,14,15,16,17,18,19,20
• Zestaw wierteł - spiralowy D=6,8,10,12,14,16

Długość stołu roboczego mm 600 / 700 / 620 / 700
Szerokość stołu roboczego mm 300 / 400 / 320 / 400
Moc silnika kW 1,5  /  1,5  /  1,5  /  1,5
Prędkość wrzecina obr/min 3000 / 3000 / 3000 / 3000
Max. Wysokość robocza nad stołem roboczym mm 160 / 160 / 110 / 160
Max. Ruch wzdłużny mm 230 / 340 / 230 / 190
Max. Ruch poprzeczny mm 240 / 240 / 240 / 320
Wysokość wrzeciona mm 160 / 160 / 160 / 160
Średnica narzędzia mm 0 - 20  /  0 - 20  /  0 - 20  /  0 - 20
Docisk nastawny szt. 1 / 1 / 1 / 1
Wzdłużny przechył stołu ° +/- 45°
Poprzeczny przechył stołu ° +/- 45° +/- 45°
Ruchome wrzeciono ° +/- 65°
Ruch obrotowy stołu ° +/- 45°
Wymiary maszyny mm 1500x900x800  /  1500x1100x950  / 1500x900x800  /  1450x[zasłonięte]x1000
Waga maszyny kg 298  /  345  /  295  /  335
