Cree XP-G R4 14mm

Taniej !

Cree XLamp XP-G R4 130-138lm@ 350mA do 350lm@1A

Nowe diody amerykańskiej firmy CREE - XP-G stanowią duży krok w temacie wydajności źródeł światła opartych na LED. Są one chętnie wykorzystywane do wszelkiego rodzaju oświetlenia, ze względu na bardzo dużą wydajność i świetną jakość.

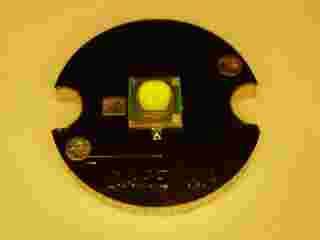

Teraz proponuję diody z binu R4 o wydajności 130-139 lm przy zasilaniu 350mA zmontowane na małym MCPCB - 14mm o bardzo dobrej przewodności cieplnej.
Maksymalna jasność do 350 lm przy 1A.

Dzięki stosunkowo niskim napięciu przewodzenia wydajność tych diod dochodzi do 130lm/W

Jak się okazuje nie lada wyzwaniem jest odprowadzenie ciepła z tak małej diody. Badania kamerą termowizyjną wykazały, że proponowane MCPCB okazuje się najlepsze, jeśli chodzi o rezystancję termiczną. Temperatura struktury diody osiąga zaledwie 65°C, przy doskonałym chłodzeniu podłoża do 22°C, dla zasilania prądem nominalnym 1,5A. Pomiar na zdjęciu poniżej.

Należy dodać, że sama dioda cechuje się rezystancją termiczną obudowy 6K/W, co daje dla zasilania 1,5A i 3,5V przyrost temperatury ok. 30°. Tak więc na samym MCPCB pozostaje gradient temperatury zaledwie ok. 10°. Dla porównania dioda przylutowana do miedzianego radiatora miała w tych warunkach ok. 50°C, natomiast taka na gorszym MCPCB star (poniżej) blisko 100°C !

Zbyt wysoka temperatura złącza silnie wpływa na trwałość diody oraz powoduje relatywny spadek jasności do zaledwie 72% przy 150°C, czyli ze 139lm@350mA robi się 100lm - bin jasności Q4.

Podstawowe parametry:

oznaczenie Cree: XPGWHT-L1-0000-00G53;
prąd maksymalny 1000mA;
napięcie przewodzenia typowo 3,2V @ 700mA
barwa - biała zimna, - tint 1T (6[zasłonięte]000-65K);
jasność typowa: 130-139lm@350mA, co daje nawet 350lm przy prądzie nominalnym 1000mA !
obudowa: 3,45x3,45x2mm
przylutowana na MCPCB 14mm
płytka odizolowana od wyprowadzeń LEDa;

Zastosowana płytka nie gwarantuje wystarczającego chłodzenia przy większych prądach i powinna być mocowana do większej powierzchni odprowadzającej ciepło.

Istnieje możliwość selekcji - max. VF 3,20V@700A za dopłatą +2zł.

Nota katalogowa producenta.
Oznaczenia diod XP-G.
