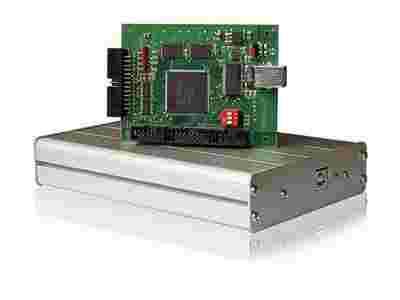

Kontroler SMC4D wraz z oprogramowaniem CNCGraf.
UWAGA !
Program jest bezpłatny w pełnej wersji - kliknij i zładuj najnowszą wersje CNCGraf !
Program jest w pełnej wersji bezpłatny, jednak do pracy z maszyną cnc jest potrzebny Controller USB który oferujemy na tej aukcji.
Oprogramowanie w siedmiu jezykach ! (polski, angielski, niemiecki, portugalski, hiszpański, francuski, holenderski)Profesjonalny kontroler SMC4D i program cncGraF umożliwia modernizację starego lub budowę nowego sterownika frezarki cnc.
Połączenie sterownika z komputerem jest możliwe poprzez złącze USB 1.0 jak i USB 2.0
Z kontrolera wychodzą sygnały dla czterech osi (czterech sterowników)
krok i kierunek.
Sterownik może sterowac silniki krokowe jak i servonapędy.
Graficzny interfejs / Obsługa
- Nowoczesny graficzny interfejs z menu "Pulldown", symbolami, pomocą i obsługą przez myszkę
- Grafika 2D/3D pokazuje rysunek, zakres maszyny, materiał, głowice skrawającą...
- Eksplorer z oknem podglądu.
- Graficzny widok pozycji maszyny i podawanie procentów podczas wykonywania pracy oraz symulacji.
- Podłączenie zewnętrznego edytora tekstu.
- Rysunek umieszczać, kopiować, obracać, lustrzane odbicie i rozciągać, myszką (okno wyboru) albo klawiaturą.
- Cofnij oraz Powtórz w grafice do 10 kroków.
Zintegrowany edytor tekstu
- Z syntaksem uwydatniania dla DIN 66025 i HPGL.
- Z "Code Snippets" dla DIN 66025 i HPGL.
- Z szukaj & zamień i idż do...
- Wybierz DIN 66025 code linii, i patrz gdzie się ona znajduje w grafice 3d (działa to w obydwu kierunkach).
- Z funkcją do drukowania.
- Pisz program G- Code (DIN 66025) i sprawdzaj natychmiast wynik w grafice 3D.
Import / Export
- Nagrywanie i ładowanie parametrów maszyny.
- Import danych: HPGL, DXF, ISEL NCP, EPS, AI Adobe Illustrator, DIN 66025, pliki do wiercenia Excellon, Sieb&Maier 1000, Sieb&Maier 3000.
- Wklejanie następnych rysunków by je za jednym razem wyfrezować.
- Nagrywanie danych korektury wysokości w formacie DXF lub DIN 66025.
Funkcje
- Jednoczesne poruszanie czteroma osiami.
- Korektura wysokości, export i import mierzonych danych. Nagrywanie danych korektury wysokości w formacie DXF lub DIN 66025.
- Intergrowana korekcja noża obracanego do cięcia folii.
- Tracer, tworzy z pism windowsa lub z czarno -białych obrazków grafiki wektorowe.
- Wyliczanie czasu pracy frezarki CNC.
- Korektura średnicy narzędzia z graficznym widokiem.
- Automatyczny zmieniacz narzędzi z nadzorem narzędzia.
- Funkcja STOP do zatrzymania i kontynuacji frezowania/wiercenia (ostatnie wektory powtórzyc).
- Optymalizacja drogi z funkcją wygładzania.
- Podwójny napęd dla wszystkich osi X2, Y2 i Z2 (od SMC4D USB kontrolera Firmware wersji 15).
- Posuw ręczny, jedź tam i z powrotem relatywnie albo absolutnie.
- Automatyczna jazda na pozycję mierzenia oraz czujnik mierzenia długości narzędzia.
- Korektura zagłębiania osi Z i powtarzanie obróbki.
- Nadzór obszaru dla wszystkich osi.
- Automatyczne dopasowanie szybkości do przebiegu łuku.
- Asystent pinów referencyjnych dla automatycznego inwertowania łączników.
- Zarządzanie punktami zerowymi, pozycjami parkowymi oraz pozycjami mierzenia.
- Obniżanie prądu silników dla wszystkich osi w stanie spoczynku.
- Odbiór zewnętrznych sygnałów dla jazdy referencyjnej, przerwa, frezowania, itd.
Ustawienia
- Ustawienia obrotów wrzeciona dla rozkazów DIN 66025 lub dla tabeli narzędzi.
- Jednostka i skalowanie, na życzenie dla każdego rodzaju plików.
- Raster i koordynaty w milimetrach albo w inch.
- Definicja kolejności obróbki narzędzi, wyłączanie poszczególnych narzędzi.
- Magazyn narzędzi składajacy sie z dwóch list po 100 narzędzi dla wektorów oraz punktów wiercenia.
- Czas rozpędzania się głowicy w millisekundach.
- Zmiana numeru narzędzia oraz kierunku frezowania.
- Wiele możliwości ustawien dla optimalnej pracy maszyny.
- Definicja osi X albo Y jako oś obrotowa albo jako 4ta oś.
- Kod dla dialogu Parametry maszyny.
- Czas oczekiwania po zagłębieniu narzędzia.
- Dowolne definiowanie klawiszy na klawiaturze (Keypad).
- Kasacja luzów dla osi X, Y, Z i A.
Sygnały na złączu 25-cio stykowym D-SUB :
1. Wrzeciono (przekaznik-1)
2. X kierunek
3. X Takt
4. Y kierunek
5. Y Takt
6. Z kierunek
7. Z Takt
8. Wolne (przekaznik-3)
9. Wolne (przekaznik-4)
10. Wyl. referencyjny 1
11. Wyl. referencyjny 2
12. Wyl. referencyjny 3
13. Scanner i czujnik pomiaru długości narzedzia
14. Pompa (przekaznik-2)
15. Wył. ref. dla 4-tej osi (A) (wejscie 6)
16. A kierunek
17. Obniżenie prądu dla silników
18. A Takt
19. Wejscie 7
20. Takt dla osi x (X2)
21. N.C.
22. N.C.
23. N.C.
24. N.C.
25. GND
Wymagania systemowe:
System operacyjny: Windows 98/2000/XP
Zalecany procesor od 800 MHz
Stacja dysków CD-ROM
RAM 64 MB
Twardy dysk 40MB wolne
Port USB
