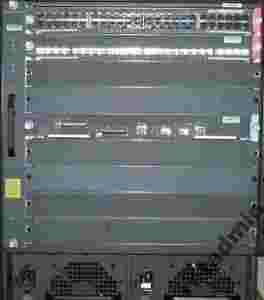

Tym razem na sprzedaż mamy przełącznik Cisco Catalyst 6509 z najwydajniejszym supervisor Sup720-3BXL. Przełącznik jest wyposażony w przykładowy zestaw modułów dających w sumie 48 portów gigabitowy na miedź oraz 24 portów SFP (na ogół dobieramy pod klienta). Wszystkie moduły obsługują magistrale 720Gbps (CEF720) oraz replikacje multicast egrees i ingress.
Sup720-3BXL dzięki powiększonej ilości pamięci TCAM jest w stanie sprzętowo obsłużyć pełne tablice BGP. FIB jest w stanie obsłużyć do 1mln wpisów co daje bardzo duży zapas w stosunku do dzisiejszych wymagań (około 350tyś). 1GB RAM umożliwia na bezproblemowe uruchomienie 6 lub więcej pełnych peerów BGP. W przypadku operatorów jak PLIX czy ATMIX ilość może być znacznie większa.
Warto dodać, że już od wersji oprogramowania SXI przełączniki mają pełne wsparcie 32 bitowych numerów AS w BGP. Supervisor również sprzętowo wspiera routing IPV6 co daje dodatkowe zabezpieczenie na przyszłość.
Dzięki nowemu PFC możliwa jest sprzętowa obsługa tuneli warstwy 2 poprzez MPLS - EoMPLS co może być szczególnie przydatne w rozwiązaniach ISP do obsługi wirtualnych kanałów dla klientów biznesowych.
Z dodatkowych funkcji warto wymienić :
-
User based rate limit (UBRL) - możliwość sprzętowego ograniczenia przepustowości nawet dla kilkudziesięciu tysięcy klientów za pomocą kilku komend
-
Sprzętowy Netflow - do zbierania logowania ruchu dla potrzeb UKE
-
Wsparcie dla bardzo dużej ilości MAC adresów i ARP gdy przełącznik obsługuje dużo vlanów
-
DAI oraz IP source guard co m.in. w połączeniu z DHCP zabezpiecza przed zmianami adresów IP przez klientów
-
Sprzętowy NAT/PAT
Dodatkowo:
-
Obsługa OSPF, EIGRP, RIP, BGP, ISIS
-
Sprzętowy routing oraz przełączanie do 80GBps (możliwość wielokrotnego zwiększenia przy użyciu DFC)
-
Magistrala do 720Gbps
-
Sprzętowe wsparcie dla ACL (L2, L3, L4), VACL, PACL, RACL, route-map, QoS, CBWFQ
-
VRF
-
Jumbo Frames
-
VTP, VTP2
-
Etherchannel, LACP
-
IGMPv2 i IGMPv3 snooping
-
Pełen routing multicast
-
STP, RSTP, PVST+
-
DHCP snooping
-
Pojemność tablicy FIB do 1mln wpisów
-
Wiele metod sprzetowego zabezpieczenia control plane
oraz wiele innych
W cene wliczona jest podstawowa pomoc przy wdrożeniu sprzętu. Istnieje możliwość pełnego przygotowania projektu oraz wdrożenia na miejscu u klienta. Wystawiony przełącznik jest jednym z przykładowych jakie możemy złożyć, w większości przypadków dobieramy moduły pod wymagania klienta.
Parametry urządzenia
|
Show Version
|
|
1x WS-Sup720-3BXL (1GB RAM na SP oraz MSFC3)
2x WS-CAC-2500W (2 niezależne zasilacze)
1x WS-X6748-GE-TX
1x WS-X6724-SFP
|
Cisco IOS Software, s72033_rp Software (s72033_rp-ADVENTERPRISEK9_WAN-M), Version 12.2(33)SXI6, RELEASE SOFTWARE (fc4)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1[zasłonięte]986-20 by Cisco Systems, Inc.
Compiled Mon 28-Mar-11 12:09 by prod_rel_team
ROM: System Bootstrap, Version 12.2(17r)SX7, RELEASE SOFTWARE (fc1)
Router uptime is 8 minutes
Uptime for this control processor is 8 minutes
Time since Router switched to active is 7 minutes
System returned to ROM by reload (SP by reload)
System image file is "disk0:s72033-adventerprisek9_wan-mz.122-33.SXI6.bin"
This product contains cryptographic features and is subject to United
States and local country laws governing import, export, transfer and
use. Delivery of Cisco cryptographic products does not imply
third-party authority to import, export, distribute or use encryption.
Importers, exporters, distributors and users are responsible for
compliance with U.S. and local country laws. By using this product you
agree to comply with applicable laws and regulations. If you are unable
to comply with U.S. and local laws, return this product immediately.
A summary of U.S. laws governing Cisco cryptographic products may be found at:
http://www.cisco.com/wwl/export/crypto/tool/stqrg.html
If you require further assistance please contact us by sending email to
[zasłonięte]@cisco.com.
cisco WS-C6509 (R7000) processor (revision 3.0) with 983008K/65536K bytes of memory.
Processor board ID SAL084660DV
SR71000 CPU at 600Mhz, Implementation 0x504, Rev 1.2, 512KB L2 Cache
Last reset from s/w reset
1 Virtual Ethernet interface
74 Gigabit Ethernet interfaces
1917K bytes of non-volatile configuration memory.
8192K bytes of packet buffer memory.
65536K bytes of Flash internal SIMM (Sector size 512K).
Configuration register is 0x2102
|
Router#show module
Mod Ports Card Type Model Serial No.
--- ----- -------------------------------------- ------------------ -----------
1 48 CEF720 48 port 10/100/1000mb Ethernet WS-X6748-GE-TX SAL08486CH1
2 24 CEF720 24 port 1000mb SFP WS-X6724-SFP SAL09030UQD
5 2 Supervisor Engine 720 (Active) WS-SUP720-3BXL SAL092961M9
Mod MAC addresses Hw Fw Sw Status
--- ---------------------------------- ------ ------------ ------------ -------
1 0013.c408.b950 to 0013.c408.b97f 2.1 12.2(14r)S5 12.2(33)SXI6 Ok
2 0012.dae8.7eb4 to 0012.dae8.7ecb 2.2 12.2(14r)S5 12.2(33)SXI6 Ok
5 0012.dae4.8a5c to 0012.dae4.8a5f 4.3 8.5(4) 12.2(33)SXI6 Ok
Mod Sub-Module Model Serial Hw Status
---- --------------------------- ------------------ ----------- ------- -------
1 Centralized Forwarding Card WS-F6700-CFC SAD092202EK 2.0 Ok
2 Centralized Forwarding Card WS-F6700-CFC SAL09030P30 2.0 Ok
5 Policy Feature Card 3 WS-F6K-PFC3BXL SAL09295YMM 1.6 Ok
5 MSFC3 Daughterboard WS-SUP720 SAL09285KY4 2.3 Ok
Mod Online Diag Status
---- -------------------
1 Pass
2 Pass
5 Pass
Router#show power
system power redundancy mode = redundant
system power total = 2331.00 Watts (55.50 Amps @ 42V)
system power used = 1107.54 Watts (26.37 Amps @ 42V)
system power available = 1223.46 Watts (29.13 Amps @ 42V)
Power-Capacity PS-Fan Output Oper
PS Type Watts A @42V Status Status State
---- ------------------ ------- ------ ------ ------ -----
1 WS-CAC-2500W 2331.00 55.50 OK OK on
2 WS-CAC-2500W 2331.00 55.50 OK OK on
Pwr-Requested Pwr-Allocated Admin Oper
Slot Card-Type Watts A @42V Watts A @42V State State
---- ------------------ ------- ------ ------- ------ ----- -----
1 WS-X6748-GE-TX 325.50 7.75 325.50 7.75 on on
2 WS-X6724-SFP 125.16 2.98 125.16 2.98 on on
5 WS-SUP720-3BXL 328.44 7.82 328.44 7.82 on on
6 (Redundant Sup) - - 328.44 7.82 - -
system auxiliary power mode = off
system auxiliary power redundancy operationally = non-redundant
system primary connector power limit = 3780.00 Watts (90.00 Amps @ 42V)
system auxiliary connector power limit = 0 Watt
system primary power used = 1107.54 Watts (26.37 Amps @ 42V)
system auxiliary power used = 0 Watt
Router# show inventory
NAME: "WS-C6509", DESCR: "Cisco Systems Catalyst 6500 9-slot Chassis System"
PID: WS-C6509 , VID: , SN: SAL084660DV
NAME: "WS-C6K-VTT 1", DESCR: "VTT FRU 1"
PID: WS-C6K-VTT , VID: , SN: SMT0840J109
NAME: "WS-C6K-VTT 2", DESCR: "VTT FRU 2"
PID: WS-C6K-VTT , VID: , SN: SMT0840J855
NAME: "WS-C6K-VTT 3", DESCR: "VTT FRU 3"
PID: WS-C6K-VTT , VID: , SN: SMT0841H286
NAME: "WS-C6000-CL 1", DESCR: "C6K Clock FRU 1"
PID: WS-C6000-CL , VID: , SN: SMT0842F670
NAME: "WS-C6000-CL 2", DESCR: "C6K Clock FRU 2"
PID: WS-C6000-CL , VID: , SN: SMT0842F696
NAME: "1", DESCR: "WS-X6748-GE-TX CEF720 48 port 10/100/1000mb Ethernet Rev. 2.1"
PID: WS-X6748-GE-TX , VID: , SN: SAL08486CH1
NAME: "WS-F6700-CFC Centralized Forwarding Card sub-module of 1", DESCR: "WS-F6700-CFC Centralized Forwarding Card Rev. 2.0"
PID: WS-F6700-CFC , VID: , SN: SAD092202EK
NAME: "2", DESCR: "WS-X6724-SFP CEF720 24 port 1000mb SFP Rev. 2.2"
PID: WS-X6724-SFP , VID: , SN: SAL09030UQD
NAME: "WS-F6700-CFC Centralized Forwarding Card sub-module of 2", DESCR: "WS-F6700-CFC Centralized Forwarding Card Rev. 2.0"
PID: WS-F6700-CFC , VID: , SN: SAL09030P30
NAME: "5", DESCR: "WS-SUP720-3BXL 2 ports Supervisor Engine 720 Rev. 4.3"
PID: WS-SUP720-3BXL , VID: , SN: SAL092961M9
NAME: "msfc sub-module of 5", DESCR: "WS-SUP720 MSFC3 Daughterboard Rev. 2.3"
PID: WS-SUP720 , VID: , SN: SAL09285KY4
NAME: "WS-F6K-PFC3BXL Policy Feature Card 3 sub-module of 5", DESCR: "WS-F6K-PFC3BXL Policy Feature Card 3 Rev. 1.6"
PID: WS-F6K-PFC3BXL , VID: , SN: SAL09295YMM
NAME: "fan-tray 1", DESCR: "Chassis fan-tray 1"
PID: WS-C6K-9SLOT-FAN2 , VID: , SN:
NAME: "PS 1 WS-CAC-2500W", DESCR: "110/220v AC power supply, 2500 watt 1"
PID: WS-CAC-2500W , VID: , SN: ART043401PN
NAME: "PS 2 WS-CAC-2500W", DESCR: "110/220v AC power supply, 2500 watt 2"
PID: WS-CAC-2500W , VID: , SN: ART064500KA
|
|
