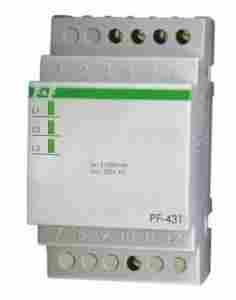

Automatyczny przełącznik faz PF-431

BEZPOŚREDNIE PODŁĄCZENIE 16A. Z FAZĄ PRIORYTETOWĄ.

Przeznaczenie
Automatyczny przełącznik faz służy do zachowania ciągłości zasilania odbiornika jednofazowego w przypadku zaniku fazy zasilającej lub spodku jej parametrów poniżej normy.

Działanie
Na wejście przełącznika doprowadzone jest napięcie trójfazowe (3×230V+N). Na wyjście przełącznika kierowane jest napięcie jednofazowe (230V AC), tzn. napięcie fazowe jednej z faz. Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonych faz tak, aby napięcie wyjściowe nie było mniejsze niż 195V. Faza o prawidłowych parametrach kierowana jest na wyjście przełącznika. Prawidłowe parametry napięć wejściowych poszczególnych faz są sygnalizowane świeceniem diod. Faza L1 jest fazą priorytetową, tzn. że jeżeli jej parametry będą prawidłowe, to faza ta będzie zawsze załączana na wyjście. W przypadku spadku napięcia w fazie L1 poniżej 190V lub jego zaniku (gaśnie zielona dioda L1), układ elektroniczny przełączy na wyjście fazę L2 (o ile jej parametry będą prawidłowe). W przypadku równoczesnego braku prawidłowych napięć w fazach L1 i L2 (gasną zielone diody L3 i L2), na wyjście zostanie załączona faza L3. W przypadku powrotu prawidłowego napięcia zasilania w fazie L1 (powyżej 195V), układ załączy na wyjście tę fazę.

Dane techniczne

Czytaj więcej! PORADNIK PRAKTYKA ELEKTRYKA Automatyczne przełączniki faz przejdź►

Pliki do pobrania:

gwarancja producenta 24 miesiące

do każdego zakupu wystawiamy paragon lub fakturę VAT

możliwy również odbiór osobisty po wcześniejszym uzgodnieniu (tylko za gotówkę) w naszej siedzibie

P.H.P.U. Mapex sp.j.

ul. św. Jana 48

95-200 Pabianice

pn-pt 9-17

tel. (42)[zasłonięte]215 31 wew.24

kliknięcie "kup teraz" oznacza akceptację naszego regulaminu

pozostałe AUTOMATYCZNE PRZEŁĄCZNIKI FAZ
PF-431 z fazą priorytetową, I=16A , 3 moduły
PF-441 z fazą priorytetową, do współpracy ze stycznikami , 4 moduły
PF-451 z regulacją progów zadziałania, do współpracy ze stycznikami , 6 modułów
